Szczegóły Produktu:
|
| Marka produktu: | ŚWIAT | Produkt rodzinny: | Mana Nova |
|---|---|---|---|
| Numer modelu: | C-CCGW 09T304 | Materiał: | PCD + węglik |
| Klasa PCD: | MND10 | Rodzaje krawędzi: | Łamacz wiórów |
| Porady: | 1N | Obróbka: | Wykończeniowy |
| Podkreślić: | Wkładki do cięcia PCD MND10,wkładki do cięcia PCD C-CCGW09T304,wkładki do PCD z łamaczem wiórów |
||

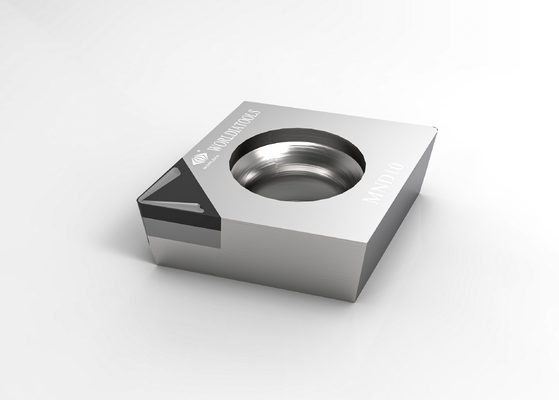

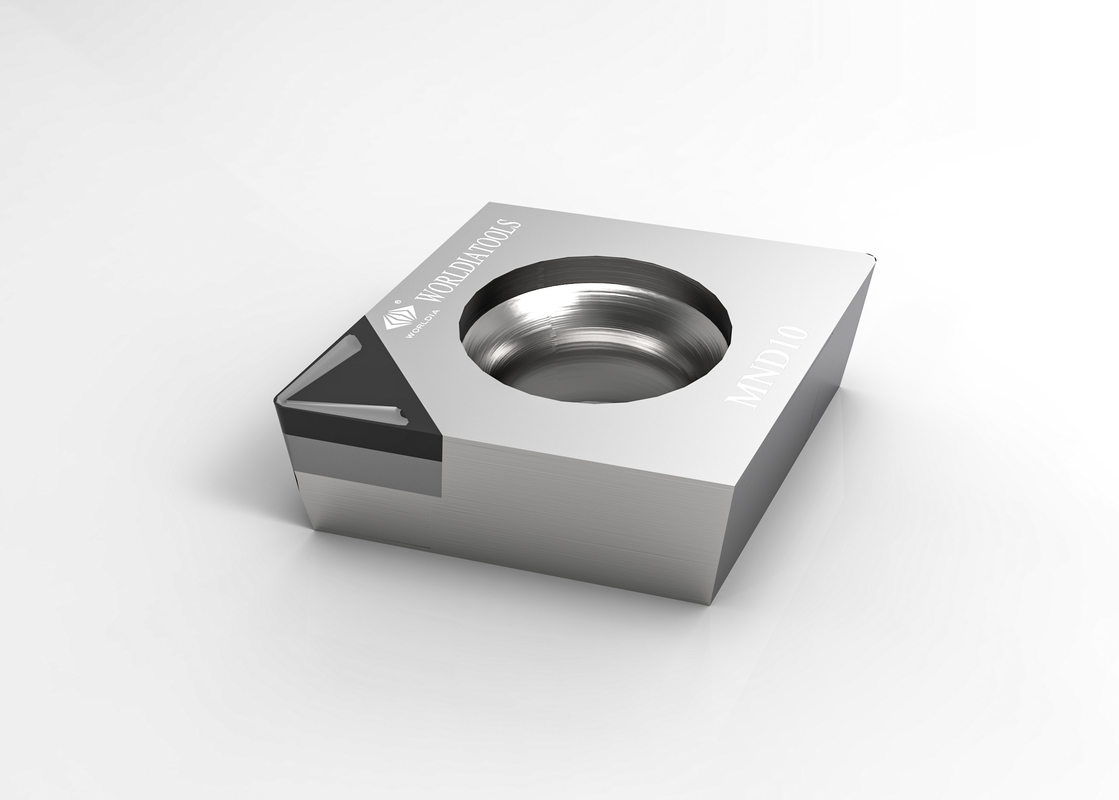

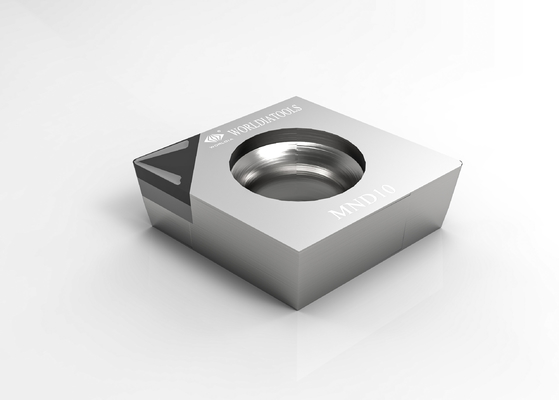

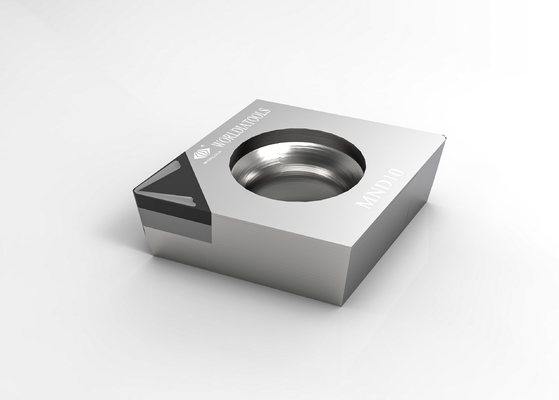

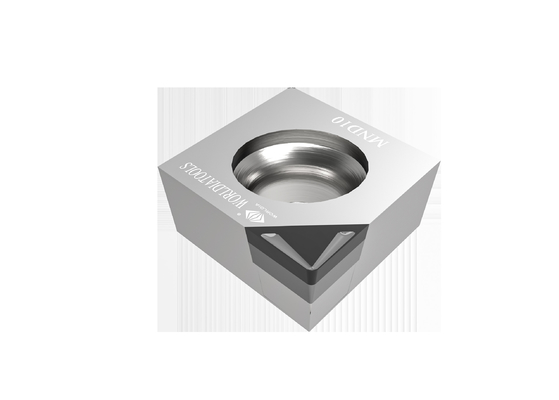

C-CCGW 09T304 Standardowa wkładka do toczenia węglików spiekanych PCD do materiałów nieżelaznych
Opis:
„ManaNova” to sub-marka Worldia, skupiająca się na wysokiej klasy serii standardowych.
ManaNova to koncept, który stoi w oczach użytkowników końcowych, ściśle dobieramy materiały PCD i PCBN
aby zapewnić uniwersalny efekt cięcia.
MANANOVA przyjmuje „Łatwy wybór i szybką dostawę” jako funkcję, która ma na celu zapewnienie szybkiego i wydajnego
obsługę klientów krajowych i zagranicznych w celu zaspokojenia ich zapotrzebowania na narzędzia znormalizowane i uniwersalne.
Zalety:
Wkład Worldia PCD wyróżnia się wysoką twardością, wysoką wytrzymałością na ściskanie,
duża przewodność cieplna i dobra odporność na zużycie.
Działa z dużą dokładnością przetwarzania i dużą wydajnością przy dużej prędkości.
Płytka PCD z łamaczem wiórów zapewnia doskonałe łamanie wiórów podczas obróbki wykańczającej
Materiał:
Narzędzia z materiałami tnącymi z polikrystalicznego diamentu (PCD) mogą znacznie obniżyć koszty oprzyrządowania,
Narzędzia PCD są idealne do pracy z metalami nieżelaznymi, takimi jak stopy aluminium, cynku i magnezu,
Kompozyty GRP, tworzywa sztuczne wzmocnione włóknem węglowym, „zielony” węglik i ceramika oraz wszelkie materiały ścierne.
Aplikacja:
| MND10 | Stosowany do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
Główne Produkty:
Płytka PCD nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów nieżelaznych.
Wkład PCBN typu 7materiał/1, uniwersalny do stali hartowanej, żeliwa, żeliwa sferoidalnego i metalurgii proszków.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Specyfikacja:
| CCGW | Wymiary | Gatunek | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| CCGW 21,50,5 | CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | |
| CCGW 21,51 | CCGW 060204 | 1N | 6,35 | 2,38 | 0,4 | 2,8 | 2,5 | |
| CCGW 32,50,5 | CCGW 09T302 | 1N | 9,525 | 3,97 | 0,2 | 4.4 | 2,5 | |
| CCGW 32,51 | CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4.4 | 2,5 | |
| CCGW 32,52 | CCGW 09T308 | 1N | 9,525 | 3,97 | 0,8 | 4.4 | 2,5 | |
| C-CCGW 21,50,5 | C-CCGW 060202 | 1N | 6,35 | 2,38 | 0,2 | 2,8 | 2,5 | |
| C-CCGW 32,51 | C-CCGW 09T304 | 1N | 9,525 | 3,97 | 0,4 | 4.4 | 2,5 | |
| F-CCGW 21,51 | F-CCGW 060204 | 2N | 6,35 | 2,38 | 0,4 | 2,8 | 6,4 | |
Rekomendacje:
| Rekomendacja szybkości posuwu | ||||||
| Promień nosa (mm) | Raum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6,4 | |
| Szybkość posuwu f (mm/obr) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
