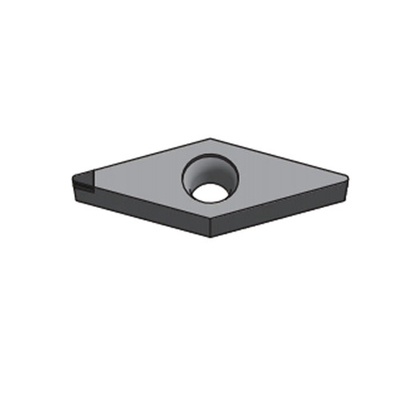

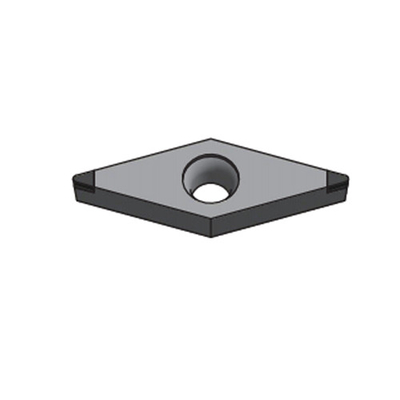

OpisPłytka łamacza wiórów PCD
Zwykle na rynku dostępne są dwa rodzaje łamaczy wiórów,
jeden to wąski rowek z dużym dodatnim kątem do wykańczania;
inny to szeroki rowek z małym dodatnim kątem do obróbki zgrubnej.
Worldia integruje oba razem, zapewniając wiele aplikacji z nowym projektem
rowka różnicowego o kącie dodatnim, ten typ może być stosowany zarówno do obróbki wykańczającej, jak i zgrubnej,
tymczasem ta płytka może być przesuwana z wyższą wydajnością skrawania i wydajnością.
Jako pierwszy producent narzędzi do łamania wiórów PCD w Chinach,
pomogliśmy wielu zautomatyzowanym warsztatom poprawić kontrolę wiórów, znacznie redukując włókniste odpryski.

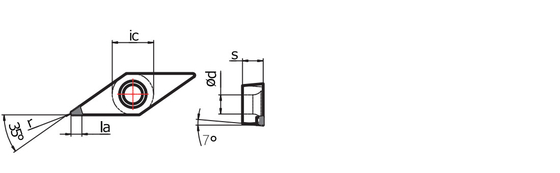

Specyfikacje płytek PCD/CVDD z łamaczem wiórów
| |
|
|
Stopień |
|
|
|
ic |
φd |
S |
R |
la |
| Numer katalogowy ISO |
Numer katalogowy ANSI |
Kształt końcówki |
PD01E |
PD10E |
PD32E |
CVDD |
mm |
mm |
mm |
mm |
mm |
| VCGW110302-1N P00P07 |
VCGW22(0,5)-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
3.18 |
0,2 |
2.5 |
| VCGW110304-1N P00P07 |
VCGW22 1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
3.18 |
0,4 |
2.5 |
| VCGW110302-1N P00P07 |
VCGW22(0,5)-1N P00P07 |
SLCBC125S |
|
|
|
● |
6.35 |
2.8 |
3.18 |
0,2 |
2.5 |
| VCGW110304-1N P00P07 |
VCGW22 1-1N P00P07 |
SLCBC125S |
|
|
|
● |
6.35 |
2.8 |
3.18 |
0,4 |
2.5 |
| VCGW110302-2N P00P07 |
VCGW22(0,5)-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
3.18 |
0,2 |
2.5 |
| VCGW110304-2N P00P07 |
VCGW22 1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
6.35 |
2.8 |
3.18 |
0,4 |
2.5 |
| VCGW160402-1N P00P07 |
VCGW33(0,5)-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
4.76 |
0,2 |
2.5 |
| VCGW160404-1N P00P07 |
VCGW33 1-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
4.76 |
0,4 |
2.5 |
| VCGW160408-1N P00P07 |
VCGW33 2-1N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
4.76 |
0,8 |
2.5 |
| VCGW160402-1N P00P07 |
VCGW33(0,5)-1N P00P07 |
SLCBC125S |
|
|
|
● |
9.525 |
4.4 |
4.76 |
0,2 |
2.5 |
| VCGW160404-1N P00P07 |
VCGW33 1-1N P00P07 |
SLCBC125S |
|
|
|
● |
9.525 |
4.4 |
4.76 |
0,4 |
2.5 |
| VCGW160408-1N P00P07 |
VCGW33 2-1N P00P07 |
SLCBC125S |
|
|
|
● |
9.525 |
4.4 |
4.76 |
0,8 |
2.5 |
| VCGW160402-2N P00P07 |
VCGW33(0,5)-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
4.76 |
0,2 |
2.5 |
| VCGW160404-2N P00P07 |
VCGW33 1-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
4.76 |
0,4 |
2.5 |
| VCGW160408-2N P00P07 |
VCGW33 2-2N P00P07 |
CBCBC125S |
● |
● |
● |
|
9.525 |
4.4 |
4.76 |
0,8 |
2.5 |

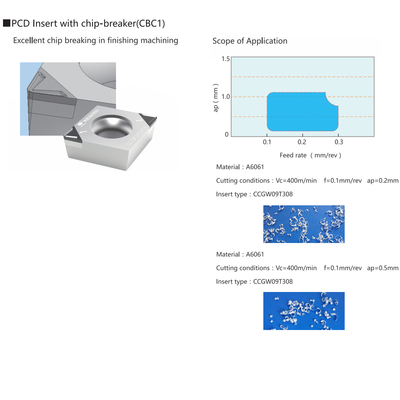

Zastosowanie płytki łamacza wiórów PCD
|
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu,
kompozyty z metalową osnową (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP).
PKD z płynem chłodzącym może być również stosowany w obróbce superwykańczającej tytanu.
|
- Aluminium i stopy aluminium
- Stopy miedzi, mosiądzu i brązu
- Stopy cynku i magnezu
- Włókno węglowe
- Epoksydowa żywica
- Tworzywa sztuczne
- Kompozyty z włókna szklanego
- Kompozyty grafitowe
Funkcje i cechyPłytka łamacza wiórów PCD
1.Wyeliminuj odpryski ptasich gniazd podczas toczenia aluminium lub inne materiały przedmiotu obrabianego;
2. Unikalna konstrukcja kieszeni łamiącej wióry 3D, gwarantuje doskonałą odporność na odpryski i znacznie lepszą wydajność pracy;
3. Doskonała kontrola wiórów jest dostępna w obróbce wykańczającej i ogólnej z tym samym kształtem kieszeni wiórowej;
4. Nadaje się do szerszego zakresu cięcia zthe ten sam unikalny projekt kieszeni na chip 3D.
Specjalne skupieniePłytka łamacza wiórów PCD
Wstęp
Przyjęto unikalną konstrukcję kieszeni łamającej wióry 3D z precyzyjną technologią obróbki laserowej,
Beijing Worldia Diamond Tools wydaje płytki łamacza wiórów PCD, aby zadowolić wymagającego klienta
łamacz wiórów w rzeczywistym punkcie skrawania.
