Szczegóły Produktu:
|
| Funkcja: | pierwszy producent narzędzi do łamania wiórów PCD w Chinach | Materiał: | Diament polikrystaliczny (PCD) |
|---|---|---|---|
| Specyfikacja: | Typ TC | Aplikacja: | nadaje się do stopów aluminium o wysokim wykończeniu powierzchni |
| Obróbka skrawaniem: | Wykończeniowy | Praca: | ODM/OEM |

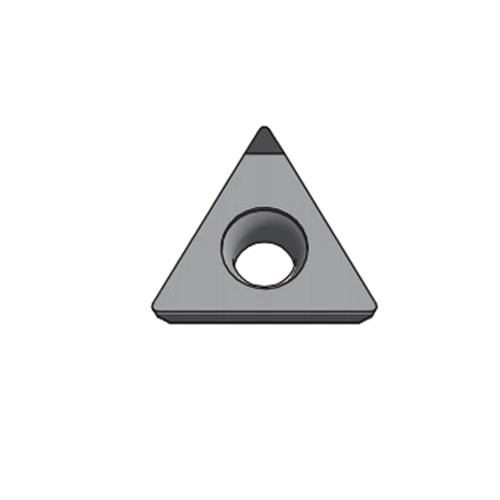

| Podkreślić: | trójkątne wkładki z polikrystalicznego diamentu,doskonała twardość wkładki z polikrystalicznego diamentu,wkładka o doskonałej twardości pcd |
||

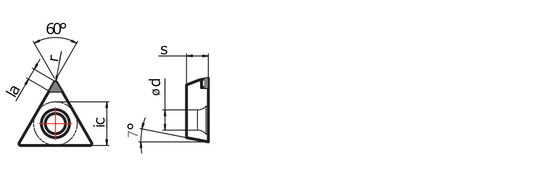

| Stopień | ic | φd | S | R | la | ||||||
| Numer katalogowy ISO | Numer katalogowy ANSI | Kształt końcówki | PD01E | PD10E | PD32E | CVDD | mm | mm | mm | mm | mm |
| TCGW080202-1N P00P07 | TCGW(1,5)(1,5)(0,5)-1N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0,2 | 2.5 | |
| TCGW080204-1N P00P07 | TCGW(1.5)(1.5)1-1N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0,4 | 2.5 | |
| TCGW080202-1N P00P07 | TCGW(1,5)(1,5)(0,5)-1N P00P07 | SLCBC125S | ● | 4.76 | 2.4 | 2.38 | 0,2 | 2.5 | |||
| TCGW080204-1N P00P07 | TCGW(1.5)(1.5)1-1N P00P07 | SLCBC125S | ● | 4.76 | 2.4 | 2.38 | 0,4 | 2.5 | |||
| TCGW080202-3N P00P07 | TCGW(1,5)(1,5)(0,5)-3N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0,2 | 2.5 | |
| TCGW080204-3N P00P07 | TCGW(1.5)(1.5)1-3N P00P07 | CBCBC125S | ● | ● | ● | 4.76 | 2.4 | 2.38 | 0,4 | 2.5 | |
| TCGW110302-1N P00P07 | TCGW22(0,5)-1N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0,2 | 2.5 | |
| TCGW110304-1N P00P07 | TCGW22 1-1N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0,4 | 2.5 | |
| TCGW110302-1N P00P07 | TCGW22(0,5)-1N P00P07 | SLCBC125S | ● | 6.35 | 2.8 | 3.18 | 0,2 | 2.5 | |||
| TCGW110304-1N P00P07 | TCGW22 1-1N P00P07 | SLCBC125S | ● | 6.35 | 2.8 | 3.18 | 0,4 | 2.5 | |||
| TCGW110302-3N P00P07 | TCGW22(0,5)-3N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0,2 | 2.5 | |
| TCGW110304-3N P00P07 | TCGW22 1-3N P00P07 | CBCBC125S | ● | ● | ● | 6.35 | 2.8 | 3.18 | 0,4 | 2.5 | |
| TCGW160402-1N P00P07 | TCGW33(0,5)-1N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0,2 | 2.5 | |
| TCGW160404-1N P00P07 | TCGW33 1-1N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0,4 | 2.5 | |
| TCGW160408-1N P00P07 | TCGW33 2-1N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0,8 | 2.5 | |
| TCGW160402-1N P00P07 | TCGW33(0,5)-1N P00P07 | SLCBC125S | ● | 9.525 | 4.4 | 4.76 | 0,2 | 2.5 | |||
| TCGW160404-1N P00P07 | TCGW33 1-1N P00P07 | SLCBC125S | ● | 9.525 | 4.4 | 4.76 | 0,4 | 2.5 | |||
| TCGW160408-1N P00P07 | TCGW33 2-1N P00P07 | SLCBC125S | ● | 9.525 | 4.4 | 4.76 | 0,8 | 2.5 | |||
| TCGW160402-3N P00P07 | TCGW33(0,5)-3N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0,2 | 2.5 | |
| TCGW160404-3N P00P07 | TCGW33 1-3N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0,4 | 2.5 | |
| TCGW160408-3N P00P07 | TCGW33 2-3N P00P07 | CBCBC125S | ● | ● | ● | 9.525 | 4.4 | 4.76 | 0,8 | 2.5 |
|
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z metalową osnową (MMC), i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). |

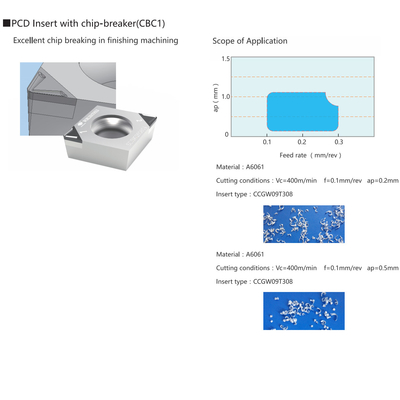

Funkcje i cechyPłytka łamacza wiórów PCD
1.Wyeliminuj odpryski ptasich gniazd podczas toczenia aluminium lub inne materiały przedmiotu obrabianego;
2. Doskonała kontrola wiórów jest dostępna w obróbce wykańczającej i ogólnej z tym samym kształtem kieszeni wiórowej;
Płytki łamacza wiórów PCD wykorzystują najwyższej jakości materiały PCD na końcówki skrawające i wysokiej jakości węglik wolframu na podłoża.
