Szczegóły Produktu:
|
| Numer modelu: | L-TCGW 16T308 | korzyść: | ·Wysoka jakość ·Niski koszt ·Fabryka bezpośrednia dostawa |
|---|---|---|---|
| Porady: | 2N | Rodzaj: | Pełna długość |
| Marka produktu: | ŚWIAT | Produkt rodzinny: | Mana Nova |
| Materiał: | PCD + węglik | Klasa PCD: | MND10 |
| Aplikacja: | Obróbka materiałów nieżelaznych | ||
| Podkreślić: | płytki tnące tcgw pcd,wkładka tcgw pcd,narzędzia tokarskie płytki tnące pcd |
||

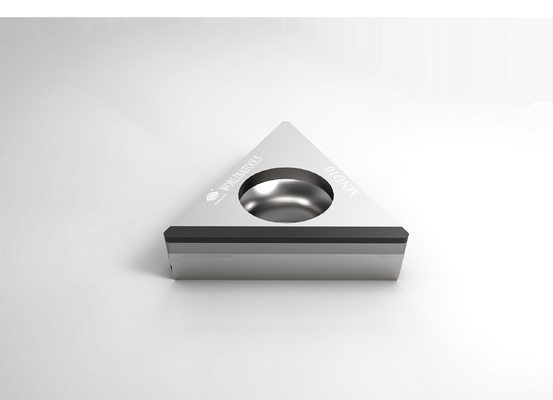

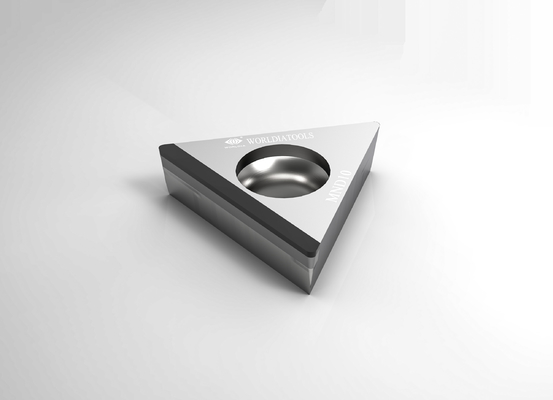

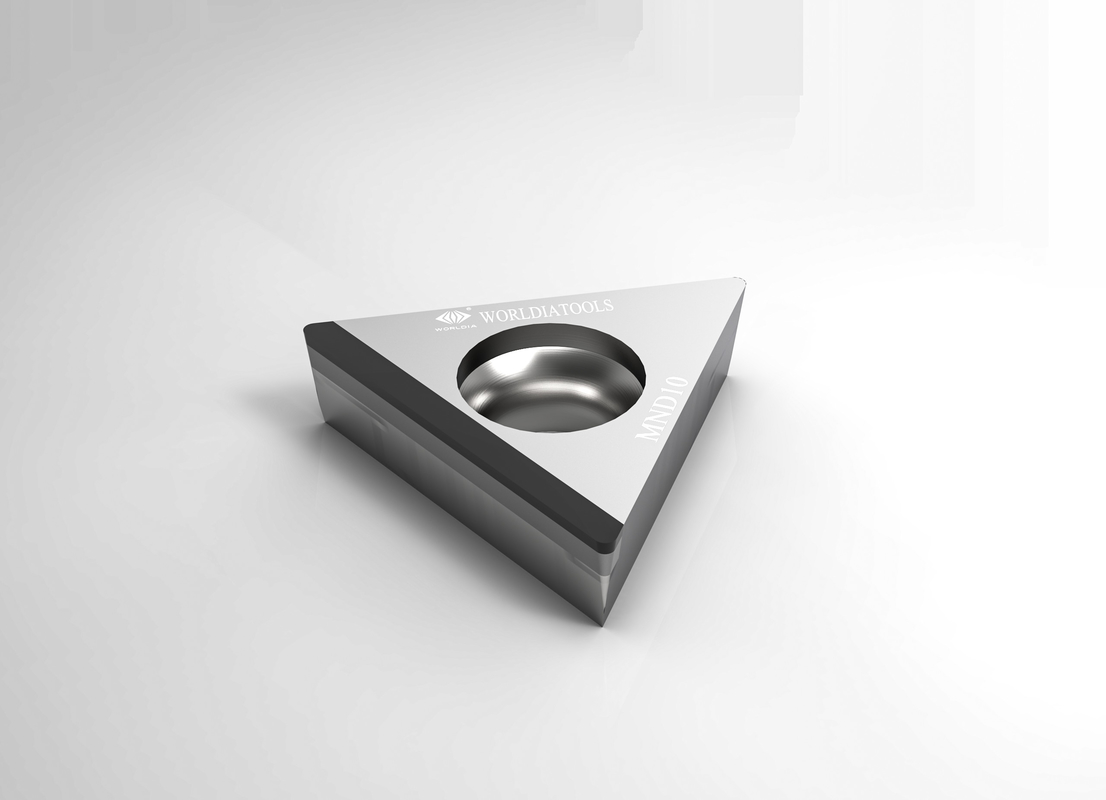

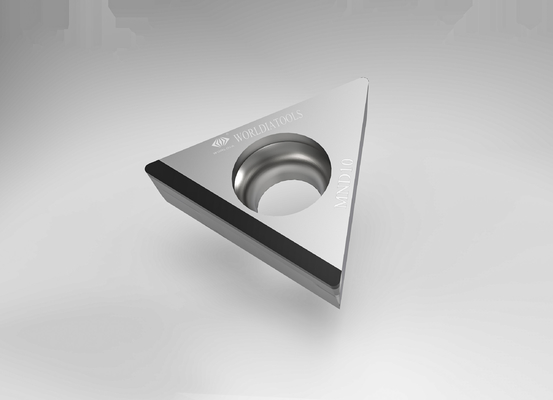

L-TCGW 16T304 Standardowa wkładka do toczenia z węglików spiekanych Płytka skrawająca do materiałów nieżelaznych
Jako seria wysokiej klasy standardowych narzędzi skrawających, MANANOVA realizuje cały proces jakości
zarządzanie z surowców, z wyrafinowanym sprzętem do testowania produkcji, profesjonalnym i
doświadczony zespół badawczo-rozwojowy i produkcyjny oraz profesjonalne usługi techniczne, aby każdy użytkownik mógł
nadal doświadczaj zalet narzędzi skrawających Worldia.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
Cztery typy krawędzi to standardowe, łamacz wiórów,pełna krawędź,i całą twarz.
Opis:
ManaNova, sub-marka Worldia, jest pozycjonowana jako wysokiej klasy seria standardowa.
Ściśle dobieramy materiały PCD/PCBN do potrzeb klientów i zapewniamy uniwersalność,
stabilny i wydajny efekt cięcia.
„Łatwy wybór i szybka dostawa” to cecha ManaNova.
Dwie fabryki do produktu w tym samym czasie, więc dostawa na miejscu po zakończeniu zamówienia.
Zapraszamy do zapytania, aby dowiedzieć się więcej!
Materiał:
Produkujemy narzędzia PCD na zaawansowanych maszynach do obróbki i kontrolujemy jakość produktu
od samego początku, który utrzymuje narzędzia PCD z wysoką dokładnością i dobrą jakością z zachowaniem spójności
Produkujemy narzędzia CBN za pomocą wiodącej w branży 5-osiowej maszyny do cięcia i samodzielnie zaprojektowanej próżni
piec do lutowania, który utrzymuje narzędzia CBN z wysoką dokładnością i wytrzymałością spawania.
Główne Produkty:
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Aplikacja:
| MND10 | Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
| Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
|
| ·Aluminium i stopy aluminium | |
| · Stopy miedzi, mosiądzu i brązu | |
| ·Stopy cynku i magnezu | |
| ·Włókno węglowe | |
| ·Epoksydowa żywica | |
| ·Tworzywa sztuczne | |
| ·Kompozyty z włókna szklanego | |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt | Wymiary | Gatunek | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4.4 | 2,5 | |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4.4 | 2,5 | |
| L-TCGW 32,50,5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4.4 | 16,2 | |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4.4 | 15,9 | |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4.4 | 15,3 | |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | |
| Rekomendacja szybkości posuwu | ||||||
| Promień nosa (mm) | Raum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6,4 | |
| Szybkość posuwu f (mm/obr) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
