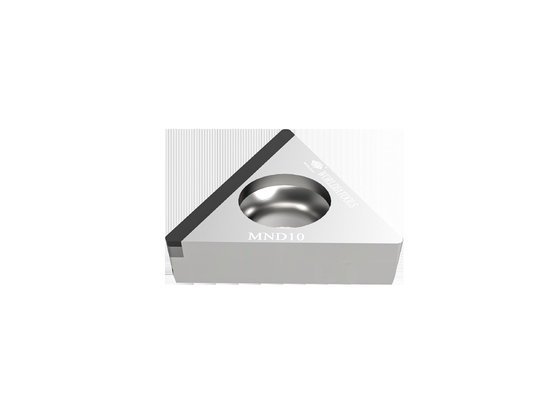

L-TCGW 16T304 Standardowa płytka tokarska z węglików spiekanych Płytka skrawająca PCD do materiałów nieżelaznych
WORLDIA zwraca szczególną uwagę na tworzenie standardowych super twardych narzędzi skrawających.
Wprowadziliśmy ogromną liczbę innowacji technicznych w zakresie projektowania i produkcji
Płytki PCBN/PCD/CVD i powiązane produkty.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów niemetalicznych.
Cztery typy krawędzi są standardowe, łamacz wiórów,pełna krawędź,i pełna twarz.
Opis:
„ManaNova” to sub-marka Worldia, skupiająca się na wysokiej klasy standardowej serii.
ManaNova to koncepcja, która stoi w oczach użytkowników końcowych, ściśle wybieramy
Materiały PCD i PCBN zapewniające uniwersalny efekt cięcia.
MANANOVA przyjmuje „Łatwy wybór i szybką dostawę” jako cechę, którą zamierza
zapewnić szybką i sprawną obsługę klientów krajowych i zagranicznych, aby sprostać ich wymaganiom
zapotrzebowanie na znormalizowane i uniwersalne narzędzia.
Materiał:
Diament polikrystaliczny (PCD)
1. Znacznie obniż koszty oprzyrządowania
2. Do obróbki metali nieżelaznych
Polikrystaliczny sześcienny azotek boru (CBN)
1. Z doskonałą twardością na gorąco
2.Dobra wytrzymałość i odporność na szok termiczny.
3. Do obróbki stali hartowanych, żeliw, spieków oraz elementów metalurgii proszków
Główne Produkty:
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów niemetalicznych.
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Usługa:
· Obsługa sklepu internetowego
· Wsparcie lokalnego dystrybutora
· Pomoc techniczna
Aplikacja:
| MND10 |
Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z metalową osnową (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP).
PCD z płynem chłodzącym może być również stosowany w zastosowaniach związanych z superwykańczaniem tytanu. |
| ·Aluminium i stopy aluminium |
| · Stopy miedzi, mosiądzu i brązu |
| · Stopy cynku i magnezu |
| ·Włókno węglowe |
| ·Epoksydowa żywica |
| · Tworzywa sztuczne |
| ·Kompozyty z włókna szklanego |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt |
Wymiary |
Gatunek |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
Φd
mm |
LE
mm |
MND
10 |
| TCGW 1.81.50.5 |
TCGW 090202 |
1N |
5.56 |
2.38 |
0,2 |
2.4 |
2.5 |
√ |
| TCGW 1.81.51 |
TCGW 090204 |
1N |
5.56 |
2.38 |
0,4 |
2.4 |
2.5 |
√ |
| |
| TCGW 220,5 |
TCGW 110302 |
1N |
6.35 |
3.18 |
0,2 |
2.8 |
2.5 |
√ |
| TCGW 221 |
TCGW 110304 |
1N |
6.35 |
3.18 |
0,4 |
2.8 |
2.5 |
√ |
| TCGW 222 |
TCGW 110308 |
1N |
6.35 |
3.18 |
0,8 |
2.8 |
2.5 |
√ |
| |
| TCGW 32.51 |
TCGW 16T304 |
1N |
9.525 |
3,97 |
0,4 |
4.4 |
2.5 |
√ |
| TCGW 32,52 |
TCGW 16T308 |
1N |
9.525 |
3,97 |
0,8 |
4.4 |
2.5 |
√ |
| |
| L-TCGW 32.50.5 |
L-TCGW 16T302 |
2N |
9.525 |
3,97 |
0,2 |
4.4 |
16.2 |
√ |
| L-TCGW 32,51 |
L-TCGW 16T304 |
2N |
9.525 |
3,97 |
0,4 |
4.4 |
15.9 |
√ |
| L-TCGW 32,52 |
L-TCGW 16T308 |
2N |
9.525 |
3,97 |
0,8 |
4.4 |
15.3 |
√ |
| |
| F-VBGW 1.81.51 |
F-VBGW 090204 |
3N |
5.56 |
2.38 |
0,4 |
2.4 |
9 |
√ |
| Zalecenie dotyczące posuwu |
| Promień nosa (mm) |
Ra um |
| 0,2 |
0,4 |
0,8 |
1.6 |
3.2 |
6.4 |
| Szybkość posuwu f (mm/obr.)≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
