Szczegóły Produktu:
|
| Numer modelu: | L-TCGW 16T302 | Porady: | 2N |
|---|---|---|---|
| Rodzaj: | Pełna długość | Marka produktu: | ŚWIAT |
| Produkt rodzinny: | Mana Nova | Materiał: | PCD + węglik |
| Klasa PCD: | MND10 | Aplikacja: | Obróbka materiałów nieżelaznych |
| Podkreślić: | narzędzia tnące z polikrystalicznego diamentu worldia,narzędzia tnące z metali nieżelaznych worldia,wkładka pcd worldia |
||

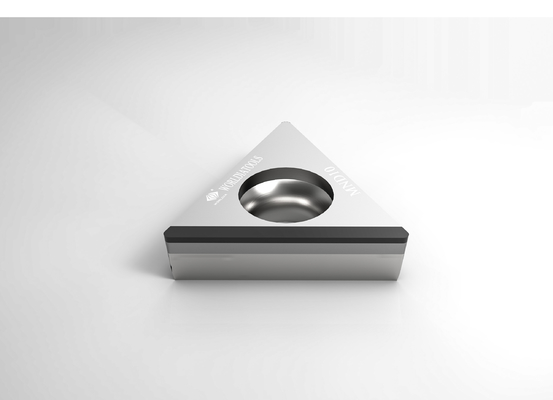

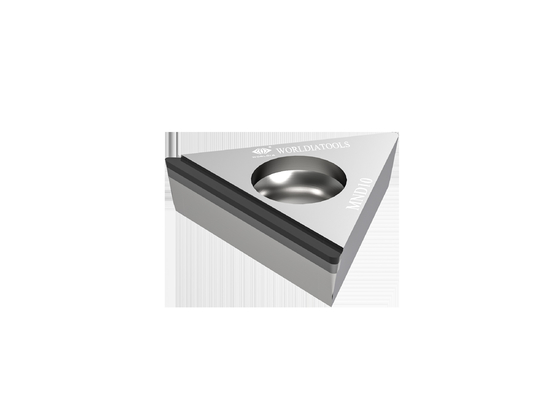

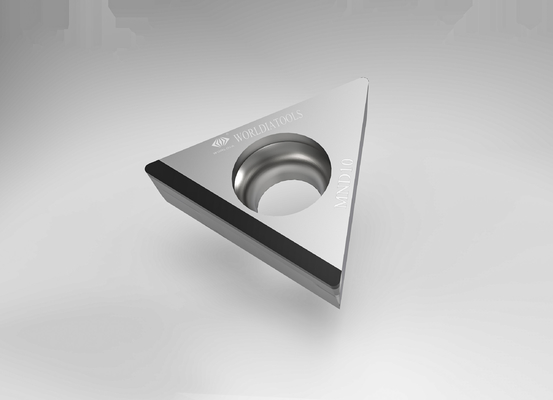

L-TCGW 16T302 Standardowa wkładka do toczenia z węglików spiekanych Płytka skrawająca do materiałów nieżelaznych
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
Cztery typy krawędzi to standardowe, łamacz wiórów,pełna krawędź,i całą twarz.
Opis:
„ManaNova” to sub-marka Worldia, skupiająca się na wysokiej klasy serii standardowych.
ManaNova to koncept, który stoi w oczach użytkowników końcowych, ściśle dobieramy
Materiały PCD i PCBN zapewniające uniwersalny efekt cięcia.
Kluczową cechą ManaNova jest łatwy wybór i szybka dostawa.
„Łatwy wybór”: Łatwy wybór zgodnie z tabelą porównawczą i aplikacją.
„Szybka dostawa”: Wszystkie wkładki ManaNova PCD w katalogu są dostępne w magazynie.
Eliminując siłę wyższą, możesz uzyskać w ciągu 4-5 dni.
Materiał:
Polikrystaliczny regularny azotek boru (CBN) to materiał o doskonałej twardości na gorąco, który może być stosowany w bardzo
wysokie prędkości cięcia.Wykazuje również dobrą wytrzymałość i odporność na szok termiczny. Narzędzia CBN są idealne do użytku
ze stali hartowanej, żeliwa i spieków oraz elementów metalurgii proszków.
Narzędzia z materiałami tnącymi z polikrystalicznego diamentu (PCD) mogą znacznie obniżyć koszty oprzyrządowania,
Narzędzia PCD są idealne do stosowania z metalami nieżelaznymi, takimi jak stopy aluminium, cynku i magnezu,
Kompozyty GRP, tworzywa sztuczne wzmocnione włóknem węglowym, „zielony” węglik i ceramika oraz wszelkie materiały ścierne.
Główne Produkty:
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Zalety:
·Wysoka jakość
·Niska cena
·Fabryka bezpośrednia dostawa
Aplikacja:
| MND10 | Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
| Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
|
| ·Aluminium i stopy aluminium | |
| · Stopy miedzi, mosiądzu i brązu | |
| ·Stopy cynku i magnezu | |
| ·Włókno węglowe | |
| ·Epoksydowa żywica | |
| ·Tworzywa sztuczne | |
| ·Kompozyty z włókna szklanego | |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt | Wymiary | Gatunek | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4.4 | 2,5 | |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4.4 | 2,5 | |
| L-TCGW 32,50,5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4.4 | 16,2 | |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4.4 | 15,9 | |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4.4 | 15,3 | |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | |
| Rekomendacja szybkości posuwu | ||||||
| Promień nosa (mm) | Raum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6,4 | |
| Szybkość posuwu f (mm/obr) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
