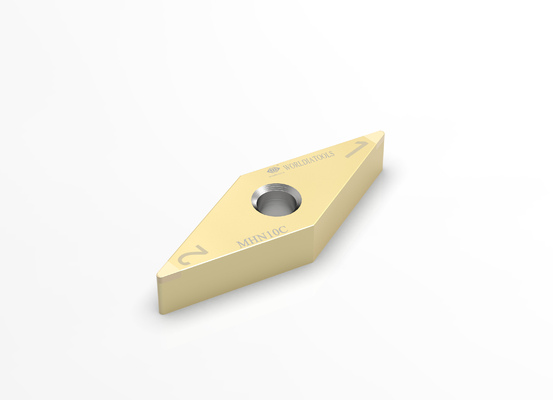

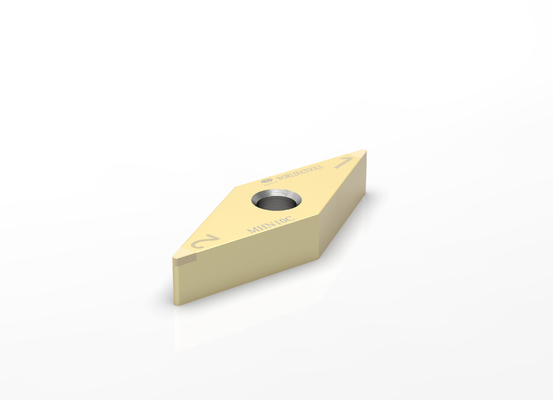

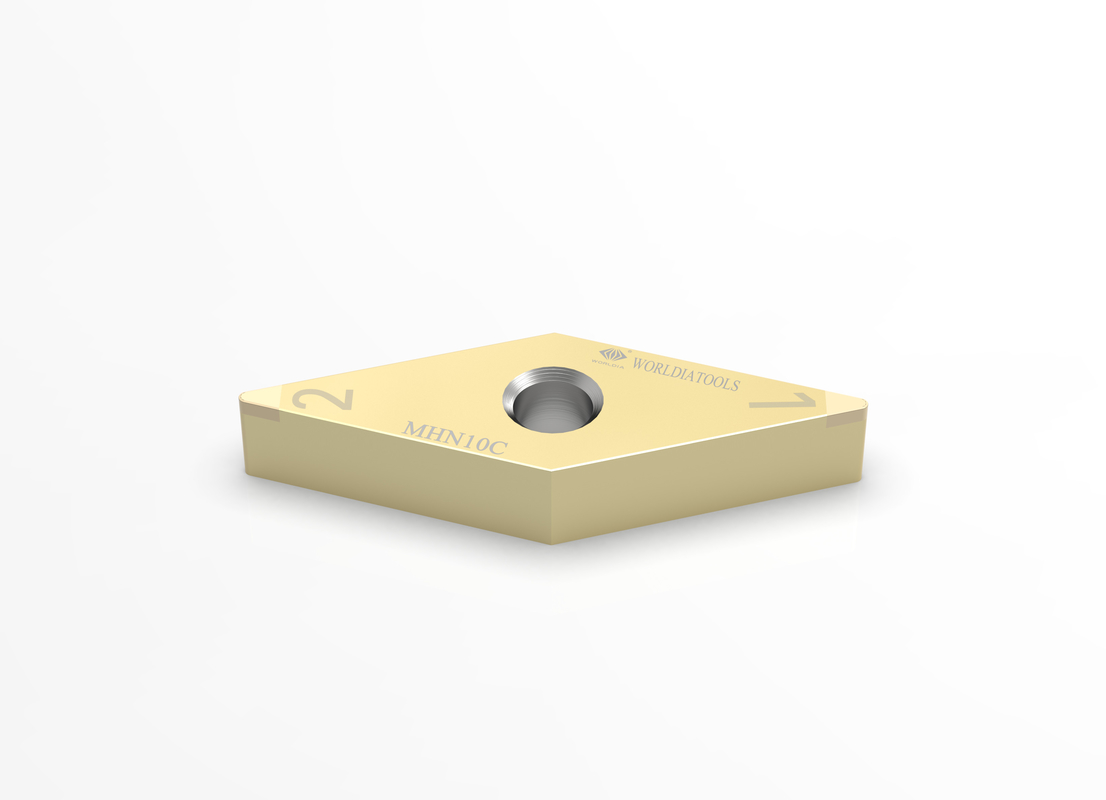

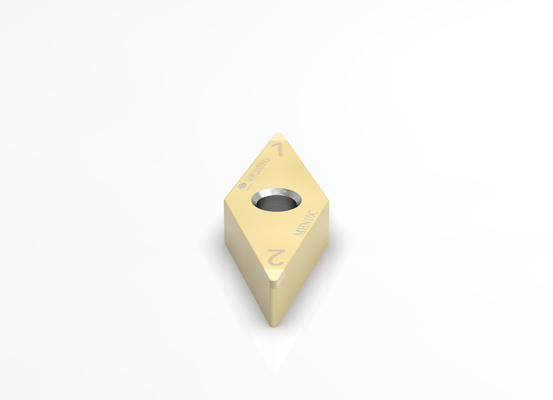

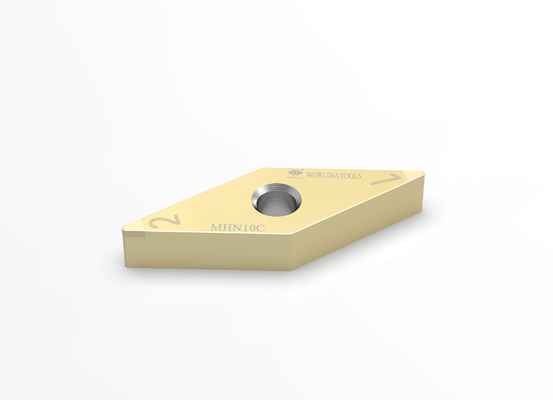

VNGA160412 Powlekana wkładka tocząca z węglika CBN Wkładka tnąca CBN do stali hartowanej
W świecie produkcyjnymia, zmiany zmuszają nas do promowania naszych produktów i usług.
Jesteśmy oddani dostarczaniu narzędzi skrawających i rozwiązań, które pasują do ambicji Twojej firmy.
Chcemy razem z Wami dorastać.
Opis:
„ManaNova” to submarka Worldia, skupiająca się na wysokiej klasy serii standardowej, której głównymi produktami są płytki PCD/PCBN.
Kluczową cechą ManaNova jest łatwy wybór i szybka dostawa.
"Łatwy wybór"
Jest łatwy do wyboru zgodnie z tabelą porównawczą i aplikacją.
"Szybka dostawa"
Wszystkie rodzaje wkładek ManaNova PCD w katalogu są dostępne w magazynie.
Materiał:
Diament polikrystaliczny (PCD)
1. Znacznie obniż koszty oprzyrządowania
2. Do obróbki metali nieżelaznych
Polikrystaliczny regularny azotek boru (CBN)
1. Z doskonałą twardością na gorąco
2.Dobra wytrzymałość i odporność na szok termiczny.
3. Do obróbki stali hartowanej, żeliwa, spieków oraz elementów metalurgii proszków
Główne Produkty:
Wkładki PCBN
Typ 7materiał/1, uniwersalny do stali hartowanej, żeliwa, żeliwa sferoidalnego i proszków.
Wkładka PCD
Zapewnia stabilny, uniwersalny, wysokowydajny efekt cięcia.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Aplikacja:
| MHN10C |
Stosowany do ciągłego cięcia stali hartowanej |
| MHN20C |
Stosowany do średnio przerywanego cięcia stali hartowanej |
| MHN30C |
Stosowany do ciężkiego przerywanego cięcia stali hartowanej |
| MKN10 |
Stosowany do cięcia żeliwa szarego |
| MKN20 |
Stosowany do cięcia żeliwa sferoidalnego |
| MSN10 |
Stosowany do cięcia metalurgii proszków |
| MSN20 |
Stosowany do cięcia metalurgii proszków |
Specyfikacja:
| Materiał |
ISO H |
ISO K |
ISO S |
| Klasa PCBN |
MHN10C |
MHN20C |
MNH30C |
MKN10 |
MKN20 |
MSN10 |
MSN20 |
| Gładki |
Umiarkowany |
Wytrzymałość |
Żeliwo |
Ciągliwy metal |
Metalurgia proszków |
Metalurgia proszków |
| Vc |
180(150~250)
m/min |
100 (50~150)
m/min |
80(30~120)
m/min |
600(300~800)
m/min |
300(150~450)
m/min |
300(200~500)
m/min |
500(300~800)
m/min |
| fn |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
| % |
45~55 |
60~70 |
85~95 |
85~95 |
60~70 |
60~70 |
85~95 |
| Wielkość ziarna |
1~2 µm |
1~2 µm |
2~3um |
2~3 um |
1~2 µm |
1~2 µm |
2~3 um |
| Obligacja |
Tik |
Cyna |
Krowa |
Krowa |
TiCN |
TiCN |
Krowa |
| VNGA |
Kształt |
Wymiary |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
Wszystko
Zaopatrzony |
VNGA 330,5 |
VNGA 160402 |
2N |
9,525 |
4,76 |
0,2 |
3,81 |
2.2 |
| VNGA 331 |
VNGA 160404 |
2N |
9,525 |
4,76 |
0,4 |
3,81 |
2.2 |
| VNGA 332 |
VNGA 160408 |
2N |
9,525 |
4,76 |
0,8 |
3,81 |
2.2 |
| VNGA 333 |
VNGA 160412 |
2N |
9,525 |
4,76 |
1.2 |
3,81 |
2.2 |
