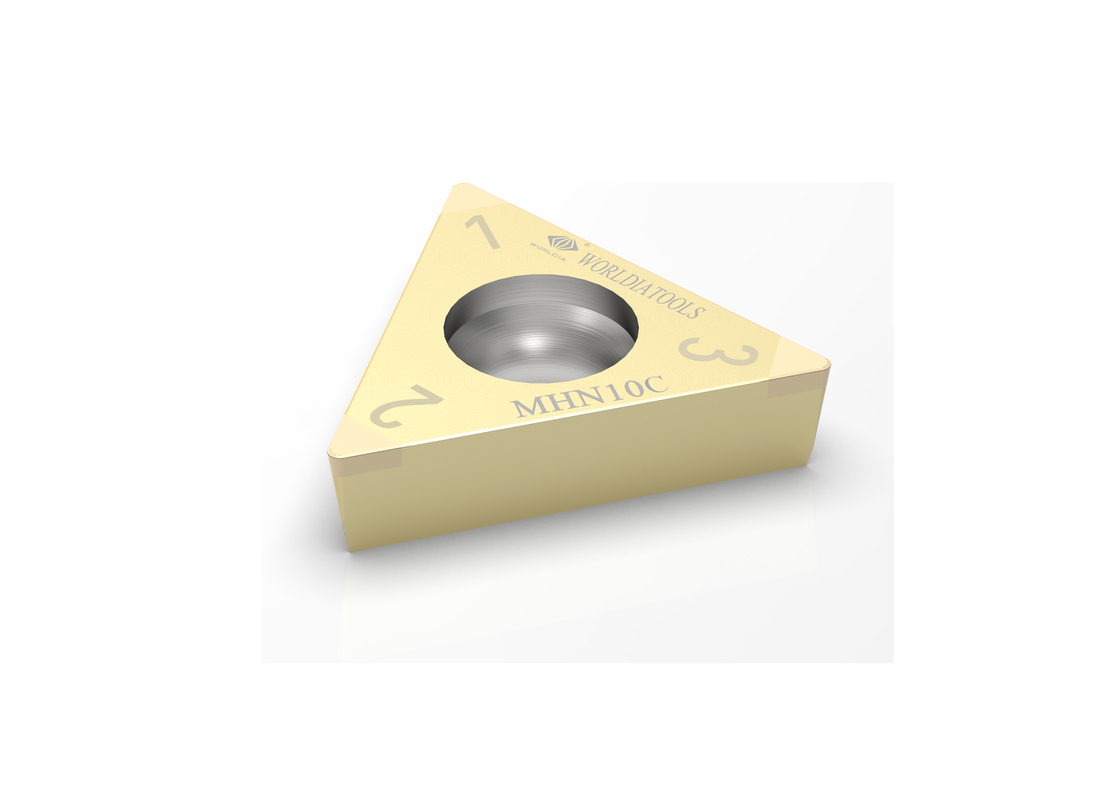

TCGW10308 Powlekana wkładka tocząca z węglika PCBN Wkładka tnąca PCBN do stali hartowanej
W świecie produkcyjnym zmiany zmuszają nas do promowania naszych produktów i usług.
Zwracamy szczególną uwagę na wykonanie standardowych super twardych narzędzi tnących.
Wprowadziliśmy ogromną ilość innowacji technicznych w projektowaniu i
produkcja wkładek PCBN/PCD/CVD i produktów pokrewnych.
Materiał:
Diament polikrystaliczny (PCD)
1.Rznacznie obniżyć koszty oprzyrządowania
2. Do obróbki metali nieżelaznych
Polikrystaliczny regularny azotek boru (CBN)
1. o doskonałej twardości na gorąco
2. Dobra wytrzymałość i odporność na szok termiczny.
3. Do obróbki stali hartowanej, żeliwa, spieków oraz elementów metalurgii proszków
Opis:
MANANOVA to submarka WORLDIA, pozycjonowana jako seria high-end w standardzie,
promując głównie wkładki w standardzie PCD / PCBN.
Główne Produkty:
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Specjalnie powlekana płytka PCBN nadaje się do ciągłego i ciężkiego cięcia przerywanego stali hartowanej
i ma doskonałą uniwersalną wydajność.
Płytka PCD jest odpowiednia do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów innych niż psychiczne.
W szczególności wkładka łamacza wiórów PCD służy głównie do rozwiązywania problemu owijania się wiórów podczas obróbki,
i ma doskonałą wydajność!
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Aplikacja:
| MHN10C |
Stosowany do ciągłego cięcia stali hartowanej |
| MHN20C |
Stosowany do średnio przerywanego cięcia stali hartowanej |
| MHN30C |
Stosowany do ciężkiego przerywanego cięcia stali hartowanej |
| MKN10 |
Stosowany do cięcia żeliwa szarego |
| MKN20 |
Stosowany do cięcia żeliwa sferoidalnego |
| MSN10 |
Stosowany do cięcia metalurgii proszków |
| MSN20 |
Stosowany do cięcia metalurgii proszków |
Specyfikacja:
| Materiał |
ISO H |
ISO K |
ISO S |
| Klasa PCBN |
MHN10C |
MHN20C |
MNH30C |
MKN10 |
MKN20 |
MSN10 |
MSN20 |
| Gładki |
Umiarkowany |
Wytrzymałość |
Żeliwo |
Ciągliwy metal |
Metalurgia proszków |
Metalurgia proszków |
| Vc |
180(150~250)
m/min |
100 (50~150)
m/min |
80(30~120)
m/min |
600(300~800)
m/min |
300(150~450)
m/min |
300(200~500)
m/min |
500(300~800)
m/min |
| fn |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
| % |
45~55 |
60~70 |
85~95 |
85~95 |
60~70 |
60~70 |
85~95 |
| Wielkość ziarna |
1~2 µm |
1~2 µm |
2~3um |
2~3 um |
1~2 µm |
1~2 µm |
2~3 um |
| Obligacja |
Tik |
Cyna |
Krowa |
Krowa |
TiCN |
TiCN |
Krowa |
| TCGW |
Kształt |
Wymiary |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
Wszystko
Zaopatrzony |
TCGW 1.81.51 |
TCGW 090202 |
3N |
5,56 |
2,38 |
0,4 |
2,8 |
2.2 |
| TCGW 1.81.52 |
TCGW 090208 |
3N |
5,56 |
2,38 |
0,8 |
2,8 |
2.2 |
| |
| TCGW 21,51 |
TCGW 110204 |
3N |
6,35 |
2,38 |
0,4 |
2,8 |
2.2 |
| TCGW 21,52 |
TCGW 110208 |
3N |
6,35 |
2,38 |
0,8 |
2,8 |
2.2 |
| |
| TCGW 221 |
TCGW 110304 |
3N |
6,35 |
3,18 |
0,4 |
2,8 |
2.2 |
| TCGW 222 |
TCGW 110308 |
3N |
6,35 |
3,18 |
0,8 |
2,8 |
2.2 |
