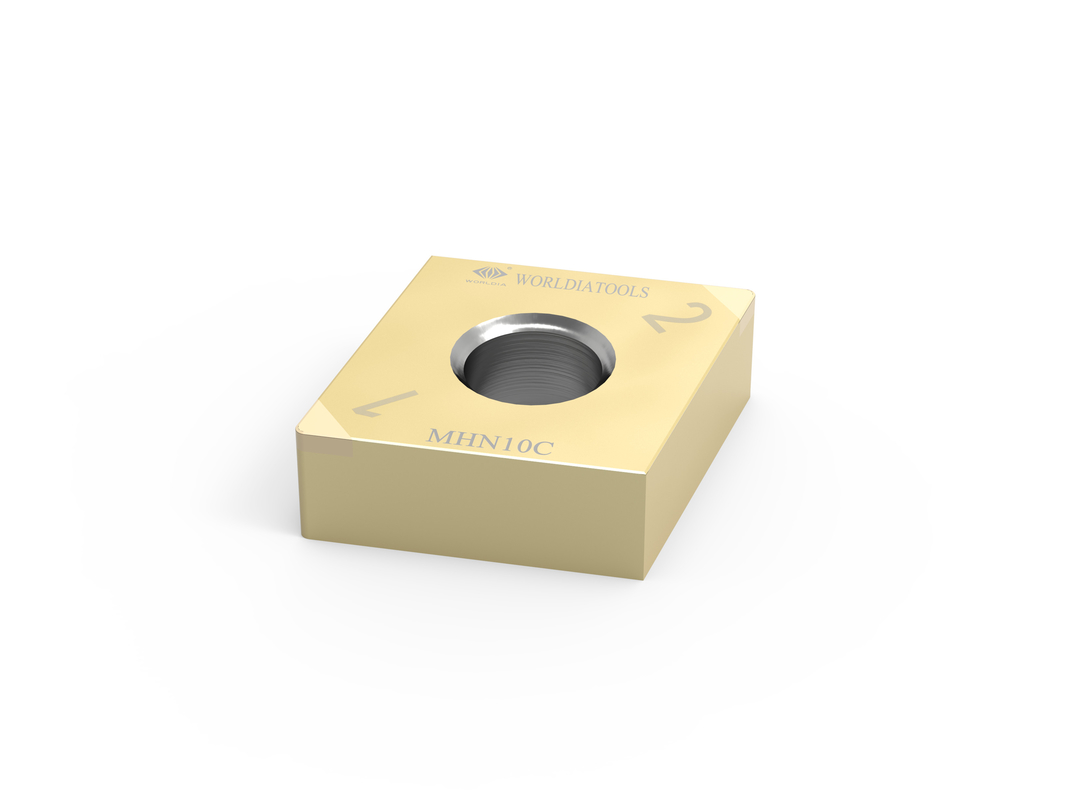

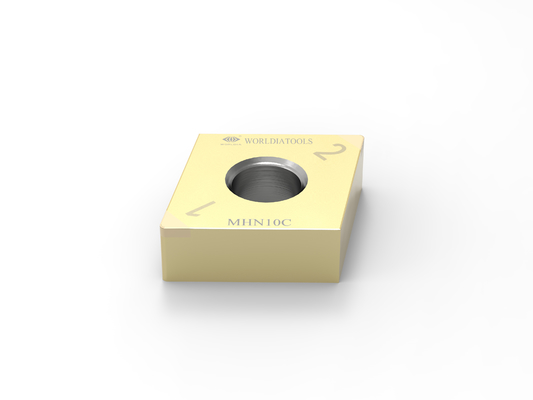

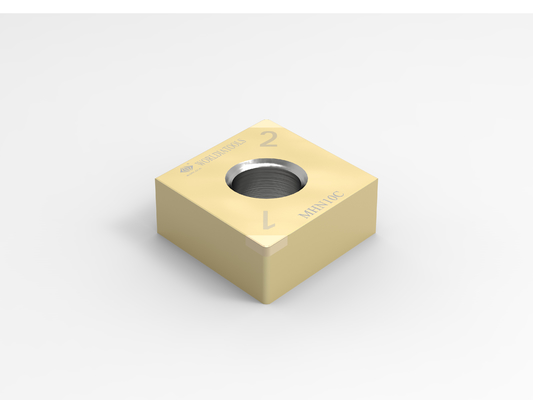

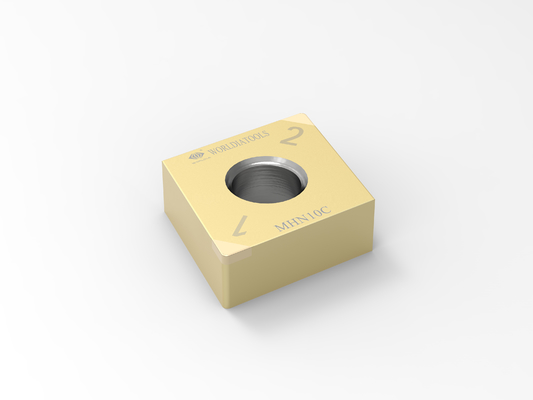

CNGA120408 Powlekana płytka tocząca z węglika PCBN Wkładka tnąca CBN do stali hartowanej
Polikrystaliczny regularny azotek boru (CBN) to materiał o doskonałej twardości na gorąco, który może być stosowany przy bardzo wysokiej
prędkości cięcia.Wykazuje również dobrą wytrzymałość i odporność na szok termiczny.
Narzędzia CBN są idealne do stosowania z hartowaną stalą, żeliwem oraz elementami metalurgii proszków.
Główne Produkty:
MANANOVA to submarka WORLDIA, pozycjonowana jako seria high-end w standardzie,
promując głównie wkładki w standardzie PCD / PCBN.
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Płytka PCD nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów niemetalowych.
Opis:
MANANOVA przyjmuje „Łatwy wybór i szybką dostawę” jako funkcję, która ma zapewnić szybkie i
sprawna obsługa klientów krajowych i zagranicznych w celu zaspokojenia ich zapotrzebowania na narzędzia znormalizowane i uniwersalne.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Seria Worldia ManaNova obejmuje 7 wysokiej jakości gatunków CBN do obróbki stali hartowanej, żeliwa,
i metalurgii proszków, dostępne gatunki to MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN10 i MSN20.
Aplikacja:
| MHN10C |
Stosowany do ciągłego cięcia stali hartowanej |
| MHN20C |
Stosowany do średnio przerywanego cięcia stali hartowanej |
| MHN30C |
Stosowany do ciężkiego przerywanego cięcia stali hartowanej |
| MKN10 |
Stosowany do cięcia żeliwa szarego |
| MKN20 |
Stosowany do cięcia żeliwa sferoidalnego |
| MSN10 |
Stosowany do cięcia metalurgii proszków |
| MSN20 |
Stosowany do cięcia metalurgii proszków |
Specyfikacja:
Wprowadzenie materiału - łatwy wybór dla gatunku CBN
| Materiał |
ISO H |
ISO K |
ISO S |
| Klasa PCBN |
MHN10C |
MHN20C |
MNH30C |
MKN10 |
MKN20 |
MSN10 |
MSN20 |
| Gładki |
Umiarkowany |
Wytrzymałość |
Żeliwo |
Ciągliwy metal |
Metalurgia proszków |
Metalurgia proszków |
| Vc |
180(150~250)
m/min |
100 (50~150)
m/min |
80(30~120)
m/min |
600(300~800)
m/min |
300(150~450)
m/min |
300(200~500)
m/min |
500(300~800)
m/min |
| fn |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,2)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
0,1 (0,03 ~ 0,3)
mm/r |
| % |
45~55 |
60~70 |
85~95 |
85~95 |
60~70 |
60~70 |
85~95 |
| Wielkość ziarna |
1~2 µm |
1~2 µm |
2~3um |
2~3 um |
1~2 µm |
1~2 µm |
2~3 um |
| Obligacja |
Tik |
Cyna |
Krowa |
Krowa |
TiCN |
TiCN |
Krowa |
| CNGA |
Kształt |
Wymiary |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
Wszystko
Zaopatrzony |
CNGA 431 |
CNGA 120404 |
2N |
12,7 |
4,76 |
0,4 |
5.16 |
2.2 |
| CNGA 432 |
CNGA 120408 |
2N |
12,7 |
4,76 |
0,8 |
5.16 |
2.2 |
| CNGA 432 |
CNGA 120408 |
4N |
12,7 |
4,76 |
0,8 |
5.16 |
2.2 |
