Szczegóły Produktu:
|

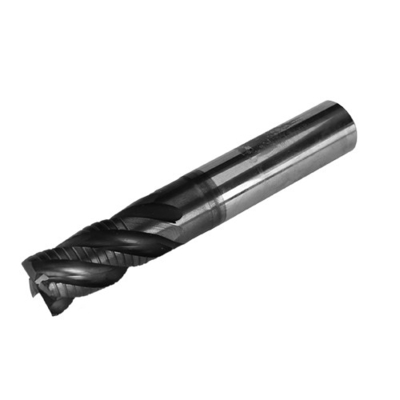

| Marka produktu: | ŚWIAT | Nazwa: | Frez z poprzeczną krawędzią |
|---|---|---|---|
| Rodzaj: | End Mill | Długość całkowita: | 62/78 |
| Rodzaj powłoki: | Brak/Diament | Aplikacja: | Cięcie materiałów kompozytowych |
| Podkreślić: | 4-ostrzowy frez z węglika spiekanego,frez z węglika spiekanego krzyżowego,frez zgrubny do uchwytu telefonu |
||
Wieloostrzowe narzędzia tokarskie z węglików spiekanych do wysokowydajnego cięcia
OPIS
| Narzędzia używane do obróbki materiałów kompozytowych | |
| Produkty | Głównie obejmują Końcówka wieloostrzowa pokryta diamentem Milja;Frez krzyżowy z powłoką diamentową;Frez w jodełkę pokryty diamentem;Wiertło do geometrii przedniej, wiertło trzypunktowe, narzędzia do wiercenia i pogłębiania z powłoką diamentową itp. |
| Aplikacja |
|
CHARAKTERYSTYKA
| Typ przetwarzania | Finsing/obróbka zgrubna |
| Efekt przetwarzania |
|
|
|
|
|
| Usługa przetwarzania | Zapewnij niestandardowe dostosowanie |

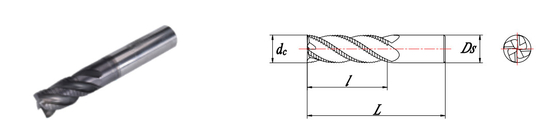

SPECYFIKACJA
| Średnica ostrza DC/mm |
Długość ostrza ja/mm |
Długość całkowita L/mm |
Średnica chwytu Ds/mm |
Typ zęba końcowego | Rodzaj powłoki |
| 4 | 12 | 62 | 4 | Brak/frez końcowy/wiertło | Brak/Diament |
| 6 | 18 | 62 | 6 | Brak/frez końcowy/wiertło | Brak/Diament |
| 6,35 | 18 | 62 | 6,35 | Brak/frez końcowy/wiertło | Brak/Diament |
| 8 | 25 | 78 | 8 | Brak/frez końcowy/wiertło | Brak/Diament |
| 9,525 | 25 | 78 | 9,525 | Brak/frez końcowy/wiertło | Brak/Diament |
| 10 | 25 | 78 | 10 | Brak/frez końcowy/wiertło | Brak/Diament |
| 12 | 25 | 78 | 12 | Brak/frez końcowy/wiertło | Brak/Diament |
| 12,7 | 25 | 78 | 12,7 | Brak/frez końcowy/wiertło | Brak/Diament |
PARAMETR CIĘCIA
| CFRP, CFRP / AI, CFRP / Ti | ||||||
| Metoda młyna | Rowek frezarski (ae=dc,ap≦dc) | Kopiowanie frezowania (ae≦0.5dc, ap≦1.5dc) | Frezowanie z dużą prędkością (ae 0,05 dc, ap 2 dc) | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc (mm) | n(obr/min) | Fr (mm/r) | n(obr/min) | Fr (mm/r) | n(obr/min) | Fr (mm/r) |
| 1 | 38217 | 0,035 | 47771 | 0,035 | 79618 | 0,077 |
| 1.2 | 31847 | 0,04 | 39809 | 0,04 | 66348 | 0,088 |
| 1,5 | 25478 | 0,004 | 31847 | 0,044 | 53079 | 0,097 |
| 1,8 | 21231 | 0,004 | 26539 | 0,044 | 44232 | 0,097 |
| 2 | 19108 | 0,045 | 23885 | 0,045 | 39809 | 0,099 |
| 2,5 | 15287 | 0,05 | 19108 | 0,05 | 31847 | 0,11 |
| 3 | 12739 | 0,06 | 15924 | 0,06 | 26539 | 0,132 |
| 4 | 9554 | 0,08 | 11943 | 0,08 | 19904 | 0,176 |
| 6 | 6369 | 0,11 | 7962 | 0,11 | 13270 | 0,242 |
| 6,35 | 6018 | 0,12 | 7523 | 0,12 | 12538 | 0,264 |
| 8 | 4777 | 0,23 | 5971 | 0,23 | 9952 | 0,506 |
| 9,525 | 4012 | 0,31 | 5015 | 0,31 | 8359 | 0,682 |
| 10 | 3822 | 0,35 | 4777 | 0,35 | 7962 | 0,77 |
| 12 | 3185 | 0,44 | 3981 | 0,44 | 6635 | 0,968 |
| 12,7 | 3009 | 0,48 | 3761 | 0,48 | 6269 | 1,056 |
| GFRP, GFRP/Al, GFRP/Ti | ||||||
| Metoda młyna | Rowek frezarski (ae=dc,ap≦dc) | Kopiowanie frezowania (ae≦0.5dc, ap≦1.5dc) | Frezowanie z dużą prędkością (ae 0,05 dc, ap 2 dc) | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc (mm) | n(obr/min) | Fr (mm/r) | n(obr/min) | Fr (mm/r) | n(obr/min) | Fr (mm/r) |
| 1 | 31847 | 0,035 | 38217 | 0,035 | 63694 | 0,077 |
| 1.2 | 26539 | 0,04 | 31847 | 0,04 | 53079 | 0,088 |
| 1,5 | 21231 | 0,044 | 25478 | 0,044 | 42463 | 0,097 |
| 1,8 | 17693 | 0,044 | 21231 | 0,044 | 35386 | 0,097 |
| 2 | 15924 | 0,045 | 19108 | 0,045 | 31847 | 0,099 |
| 2,5 | 12739 | 0,05 | 15287 | 0,05 | 25478 | 0,11 |
| 3 | 10616 | 0,06 | 12739 | 0,06 | 21231 | 0,132 |
| 4 | 7962 | 0,08 | 9554 | 0,08 | 15924 | 0,176 |
| 6 | 5308 | 0,11 | 6369 | 0,11 | 10616 | 0,242 |
| 6,35 | 5015 | 0,12 | 6018 | 0,12 | 10031 | 0,264 |
| 8 | 3981 | 0,23 | 4777 | 0,23 | 7962 | 0,506 |
| 9,525 | 3344 | 0,31 | 4012 | 0,31 | 6687 | 0,682 |
| 10 | 3185 | 0,35 | 3822 | 0,35 | 6369 | 0,77 |
| 12 | 2654 | 0,44 | 3185 | 0,44 | 5308 | 0,968 |
| 12,7 | 2508 | 0,48 | 3009 | 0,48 | 5015 | 1,056 |
