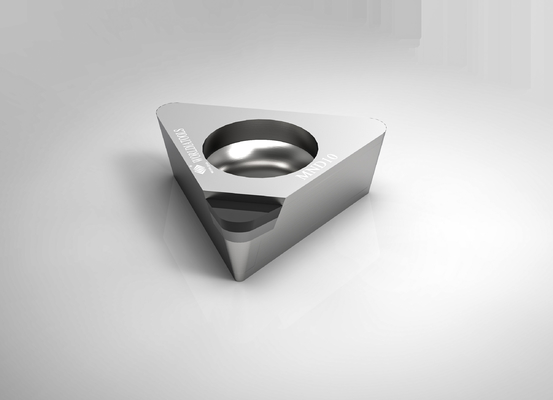

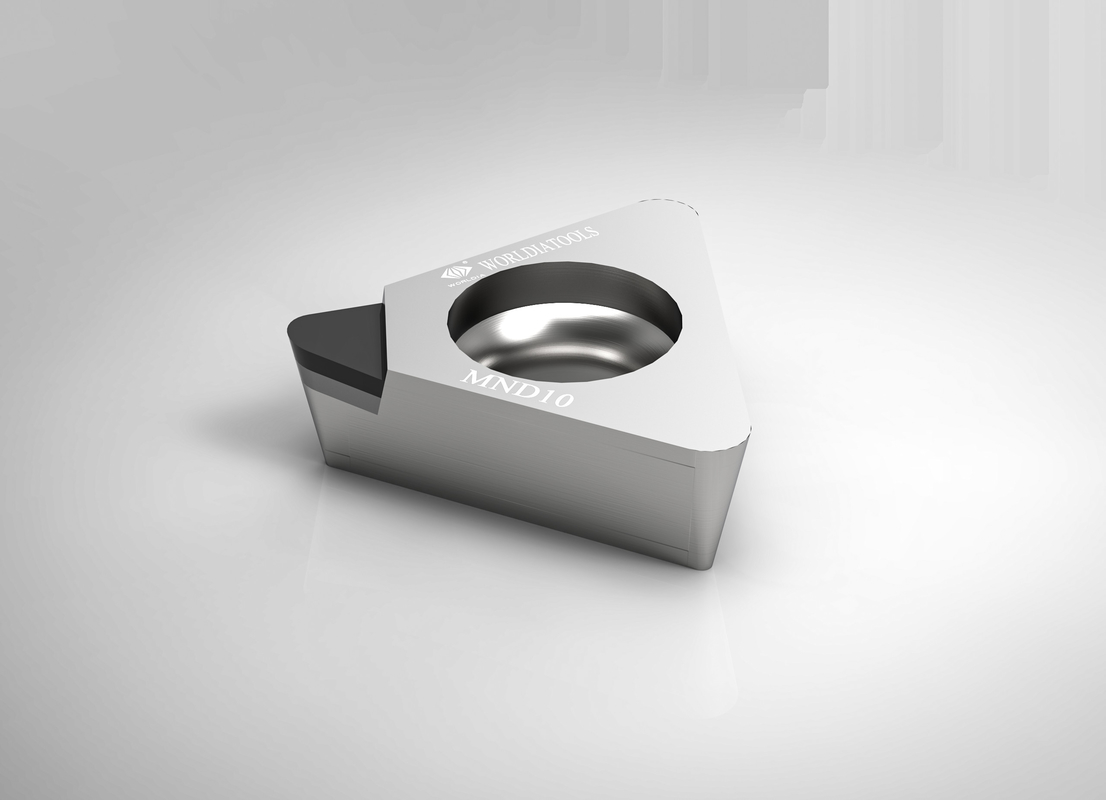

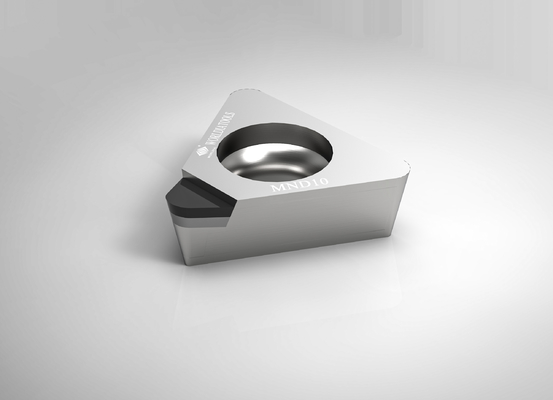

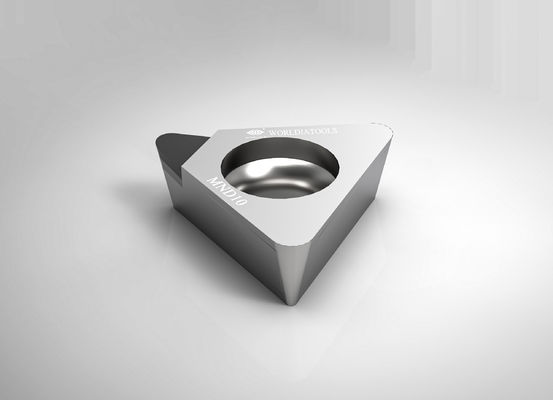

TPGT 160402Standardowa wkładka do toczenia z węglików spiekanych Płytka tnąca z PCD do materiałów nieżelaznych
ŚWIAT:
Dzięki wysokiej jakości produktom i profesjonalnemu wsparciu technicznemu mamy zaszczyt obsługiwać top
producenci z branży motoryzacyjnej, nowej energetyki, energetyki wiatrowej, maszyn inżynieryjnych itp.
Opis:
„ManaNova” to sub-marka Worldia, skupiająca się na wysokiej klasy serii standardowych.
ManaNova to koncept, który stoi w oczach użytkowników końcowych, ściśle dobieramy
Materiały PCD i PCBN zapewniające uniwersalny efekt cięcia.
MANANOVA przyjmuje „Łatwy wybór i szybką dostawę” jako funkcję, która ma zapewnić szybkość
i sprawną obsługę klientów krajowych i zagranicznych w celu zaspokojenia ich zapotrzebowania na znormalizowane i uniwersalne narzędzia.
Główne Produkty:
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Specjalnie powlekana płytka PCBN nadaje się do ciągłego i ciężkiego cięcia przerywanego stali hartowanej
i ma doskonałą uniwersalną wydajność.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych niemetali
materiały.Cztery typy krawędzi to standardowe, z łamaczem wiórów, o pełnej długości i na całej powierzchni.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Aplikacja:
| MND10 |
Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP).
PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
| ·Aluminium i stopy aluminium |
| · Stopy miedzi, mosiądzu i brązu |
| ·Stopy cynku i magnezu |
| ·Włókno węglowe |
| ·Epoksydowa żywica |
| ·Tworzywa sztuczne |
| ·Kompozyty z włókna szklanego |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt |
Wymiary |
Gatunek |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
MND
10 |
| TPGT 22,50,5 |
TPGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
3,3 |
2,5 |
|
| TPGT 22,51 |
TPGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
3,3 |
2,5 |
|
| TPGT 22,52 |
TPGT 110308 |
1N |
6,35 |
3,18 |
0,8 |
3,3 |
2,5 |
|
| |
| TPGT 330,5 |
TPGT 160402 |
1N |
9,525 |
4,76 |
0,2 |
4.4 |
2,5 |
|
| TPGT 331 |
TPGT 160404 |
1N |
9,525 |
4,76 |
0,2 |
4.4 |
2,5 |
|
| Rekomendacja szybkości posuwu |
| Promień nosa (mm) |
Raum |
| 0,2 |
0,4 |
0,8 |
1,6 |
3.2 |
6,4 |
| Szybkość posuwu f (mm/obr) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
