Szczegóły Produktu:
|
| Numer modelu: | TPGT 110304 | Porady: | 1N |
|---|---|---|---|
| Powłoka: | Niepowlekany | Marka produktu: | ŚWIAT |
| Produkt rodzinny: | Mana Nova | Nazwa: | Wkładka standardowa PCD |
| Materiał: | PCD + węglik | Klasa PCD: | MND10 |
| APLIKACJA: | Do obróbki materiałów nieżelaznych | ||
| Podkreślić: | Płytki skrawające TPGT PCD,Wkładki skrawające WORLDIA PCD,Wkładki węglikowe TPGT do cięcia metalu |
||

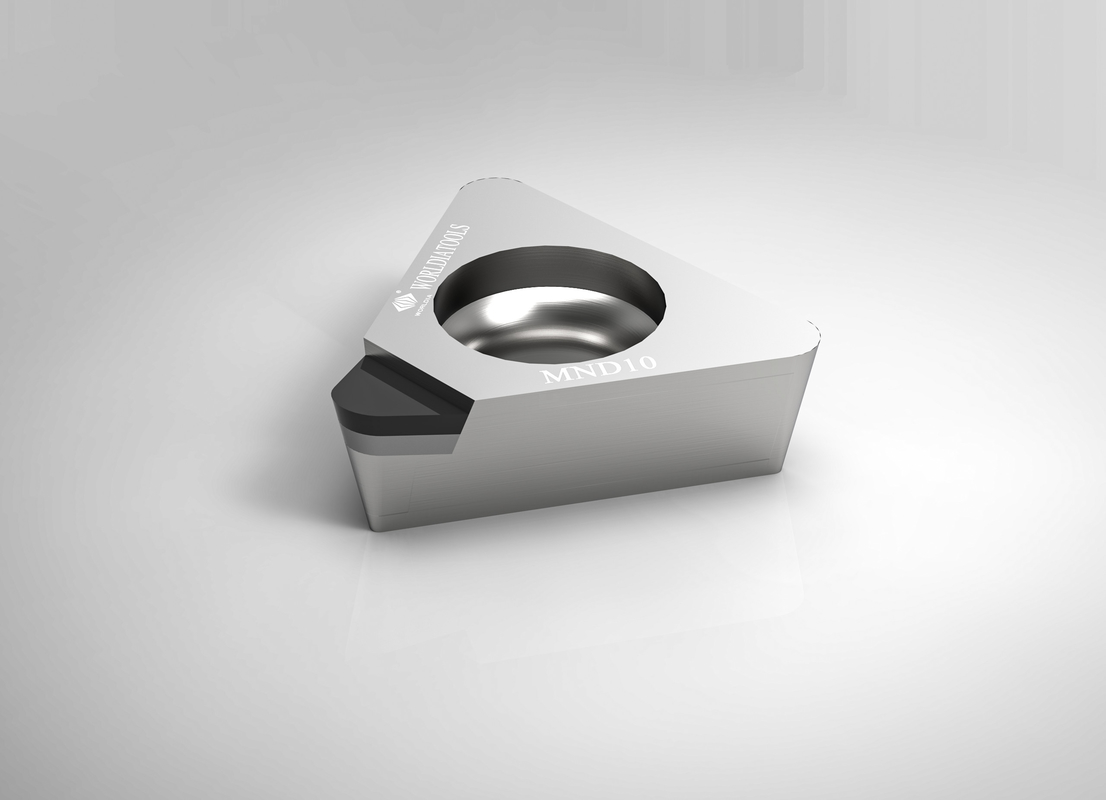

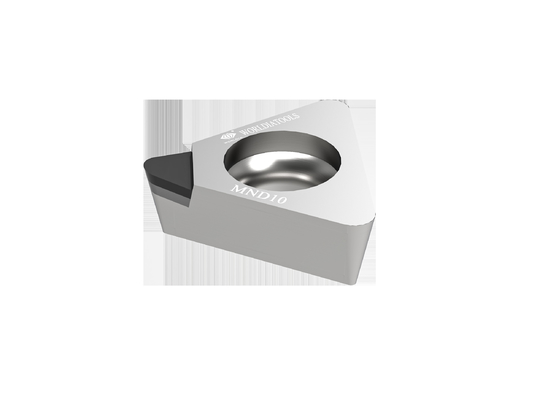

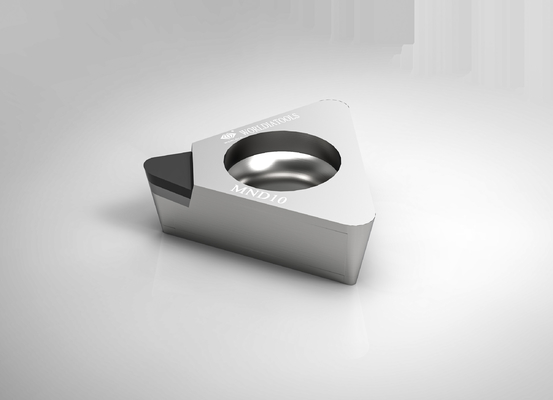

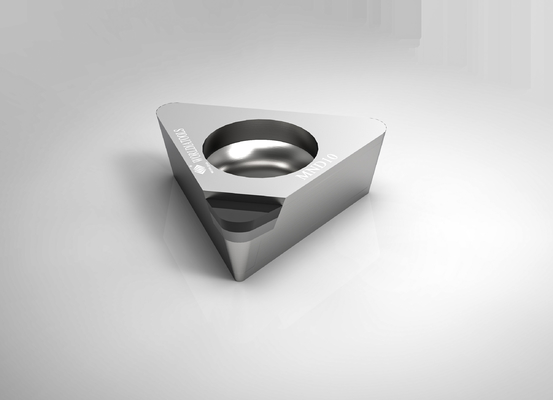

TPGT 110304Standardowa wkładka do toczenia z węglików spiekanych Płytka skrawająca do materiałów nieżelaznych
Jako seria wysokiej klasy standardowych narzędzi skrawających, MANANOVA realizuje cały proces jakości
zarządzanie z surowców, z wyrafinowanym sprzętem do testowania produkcji, profesjonalnym i
doświadczony zespół badawczo-rozwojowy i produkcyjny oraz profesjonalne usługi techniczne, aby każdy użytkownik mógł
nadal doświadczaj zalet narzędzi skrawających Worldia.
Opis:
ManaNova, sub-marka Worldia, jest pozycjonowana jako wysokiej klasy seria standardowa.
Wychodząc naprzeciw potrzebom klientów jako cel ściśle dobieramy materiały PCD/PCBN, aby zapewnić uniwersalność,
stabilny i wydajny efekt cięcia.
Główne Produkty:
Seria Worldia ManaNova obejmuje 7 wysokiej jakości gatunków CBN do obróbki stali hartowanej,
żeliwa i metalurgii proszków, dostępne gatunki to MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Wkładka PCBN: 7materiałów/1 typ, uniwersalna do stali hartowanej, żeliwa, żeliwa sferoidalnego i metalurgii proszków.
Płytka PCD: Zapewnia stabilny, uniwersalny, wysoce wydajny efekt cięcia.
Płytka PCD nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów niemetalowych.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Aplikacja:
| MND10 | Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
| Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
|
| ·Aluminium i stopy aluminium | |
| · Stopy miedzi, mosiądzu i brązu | |
| ·Stopy cynku i magnezu | |
| ·Włókno węglowe | |
| ·Epoksydowa żywica | |
| ·Tworzywa sztuczne | |
| ·Kompozyty z włókna szklanego | |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt | Wymiary | Gatunek | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TPGT 22,50,5 | TPGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | |
| TPGT 22,51 | TPGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | |
| TPGT 22,52 | TPGT 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | |
| TPGT 330,5 | TPGT 160402 | 1N | 9,525 | 4,76 | 0,2 | 4.4 | 2,5 | |
| TPGT 331 | TPGT 160404 | 1N | 9,525 | 4,76 | 0,2 | 4.4 | 2,5 | |
| Rekomendacja szybkości posuwu | ||||||
| Promień nosa (mm) | Raum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6,4 | |
| Szybkość posuwu f (mm/obr) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
