Szczegóły Produktu:
|
| Numer modelu: | TPGW 160402 | Rodzaj: | Standard |
|---|---|---|---|
| Powłoka: | Niepowlekany | Marka produktu: | ŚWIAT |
| Produkt rodzinny: | Mana Nova | Materiał: | PCD + węglik |
| Klasa PCD: | MND10 | APLIKACJA: | Wysoka precyzja obróbki materiałów nieżelaznych |
| Podkreślić: | Wkładki tnące z polikrystalicznego diamentu PCD,wkładki tnące TPGW PCD,wkładki z węglika pcd do stali nierdzewnej |
||

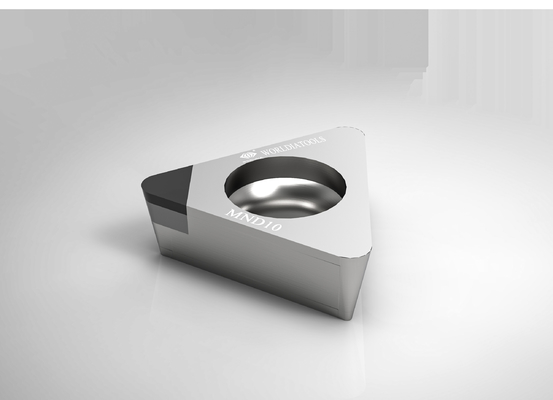

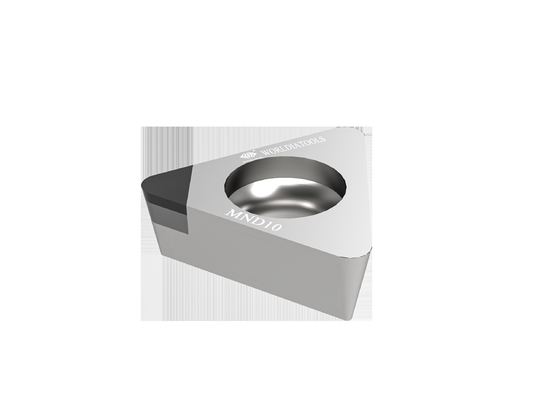

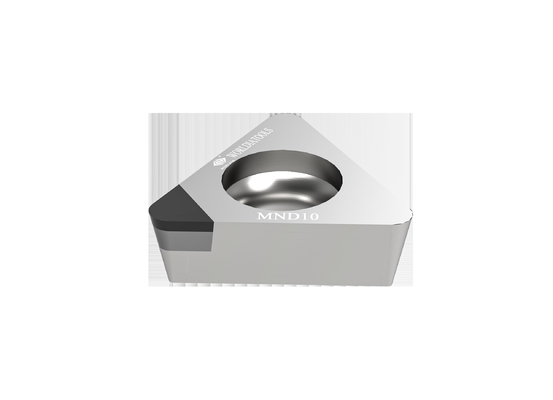

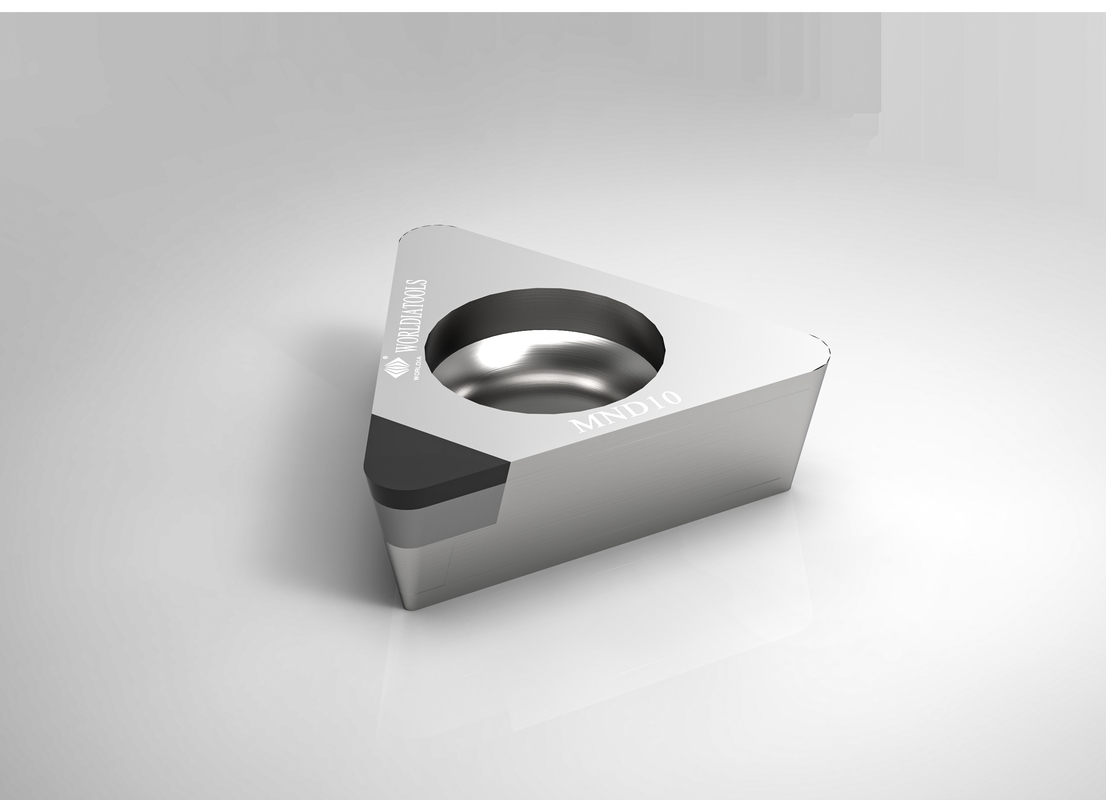

TPGW 160402 Standardowa wkładka do toczenia z węglików spiekanych Płytka tnąca z PCD do materiałów nieżelaznych
ŚWIAT
Dzięki wysokiej jakości produktom i profesjonalnemu wsparciu technicznemu mamy zaszczyt obsługiwać top
producenci z branży motoryzacyjnej, nowej energetyki, energetyki wiatrowej, maszyn inżynieryjnych itp.
Opis:
„ManaNova” to sub-marka Worldia, skupiająca się na wysokiej klasy serii standardowych.
ManaNova to koncept, który stoi w oczach użytkowników końcowych, ściśle dobieramy
Materiały PCD i PCBN zapewniające uniwersalny efekt cięcia.
Kluczową cechą ManaNova jest łatwy wybór i szybka dostawa.
„Łatwy wybór” jest łatwy do wyboru zgodnie z tabelą porównawczą i aplikacją.
„Szybka dostawa” oznacza, że wszystkie wkładki ManaNova PCD w katalogu są dostępne w magazynie.
Eliminując siłę wyższą, możesz uzyskać w ciągu 4-5 dni.
Materiał:
Diament polikrystaliczny (PCD)
1. Znacznie obniż koszty oprzyrządowania
2. Do obróbki metali nieżelaznych
Polikrystaliczny regularny azotek boru (CBN)
1. Z doskonałą twardością na gorąco
2.Dobra wytrzymałość i odporność na szok termiczny.
3. Do obróbki stali hartowanej, żeliwa, spieków oraz elementów metalurgii proszków
Główne Produkty:
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Seria Worldia ManaNova obejmuje 7 wysokiej jakości gatunków CBN do obróbki stali hartowanej,
żeliwa i metalurgii proszków, dostępne gatunki to MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
Płytka PCD: Zapewnia stabilny, uniwersalny i wysoce wydajny efekt cięcia.
Cztery typy krawędzi to standardowe, z łamaczem wiórów, o pełnej długości i na całej powierzchni.
Zalety:
·Wysoka jakość
·Niska cena
·Fabryka bezpośrednia dostawa
Aplikacja:
| MND10 | Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
| Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
|
| ·Aluminium i stopy aluminium | |
| · Stopy miedzi, mosiądzu i brązu | |
| ·Stopy cynku i magnezu | |
| ·Włókno węglowe | |
| ·Epoksydowa żywica | |
| ·Tworzywa sztuczne | |
| ·Kompozyty z włókna szklanego | |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt | Wymiary | Gatunek | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | |
| TPGW 330,5 | TPGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4.4 | 2,5 | |
| TPGW 331 | TPGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4.4 | 2,5 | |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9,525 | 3,18 | 0,8 | 3,3 | 15,3 | |
| Rekomendacja szybkości posuwu | ||||||
| Promień nosa (mm) | Raum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6,4 | |
| Szybkość posuwu f (mm/obr) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
