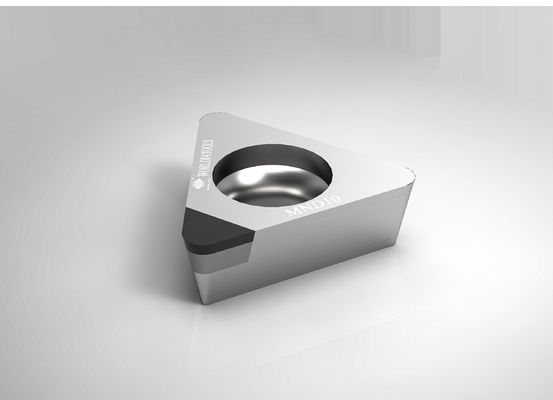

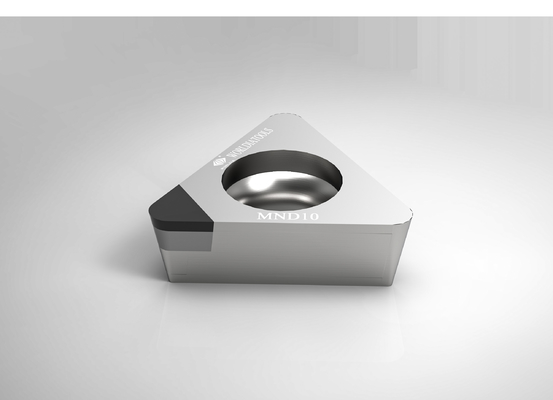

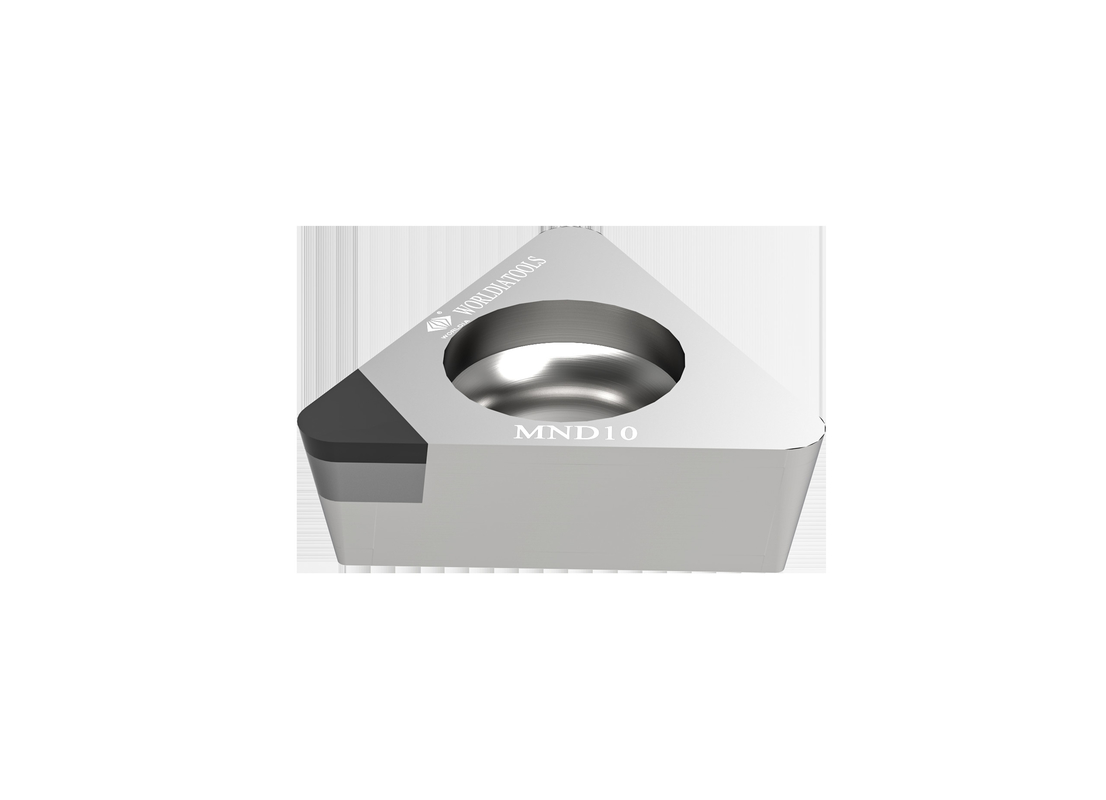

TPGW 110308 Standardowa wkładka do toczenia z węglików spiekanych Płytka tnąca z PCD do materiałów nieżelaznych
ŚWIAT
W świecie produkcyjnymia, zmiany zmuszają nas do promowania naszych produktów i usług.
Jesteśmy oddani dostarczaniu narzędzi skrawających i rozwiązań, które pasują do ambicji Twojej firmy
.Chcemy razem dorastać.
Opis:
Jako seria wysokiej klasy standardowych narzędzi skrawających, MANANOVA realizuje cały proces jakości
zarządzanie z surowców, z wyrafinowanym sprzętem do testowania produkcji, profesjonalnym i
doświadczony zespół badawczo-rozwojowy i produkcyjny oraz profesjonalne usługi techniczne, aby każdy użytkownik mógł
nadal doświadczaj zalet narzędzi skrawających Worldia.
Łatwy wybór i szybka dostawa to najważniejsza cecha ManaNova.
Materiał:
Polikrystaliczny regularny azotek boru (CBN) to materiał o doskonałej twardości na gorąco, który może być stosowany w bardzo
wysokie prędkości cięcia.Wykazuje również dobrą wytrzymałość i odporność na szok termiczny. Narzędzia CBN są idealne do użytku
ze stali hartowanej, żeliwa i spieków oraz elementów metalurgii proszków.
Narzędzia z materiałami tnącymi z polikrystalicznego diamentu (PCD) mogą znacznie obniżyć koszty oprzyrządowania,
Narzędzia PCD są idealne do stosowania z metalami nieżelaznymi, takimi jak stopy aluminium, cynku i magnezu,
Kompozyty GRP, tworzywa sztuczne wzmocnione włóknem węglowym, „zielony” węglik i ceramika oraz wszelkie materiały ścierne
Główne Produkty:
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Siedem materiałów/jeden typ”, mianowicie każda specyfikacja odpowiada siedmiu materiałom.
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10,MSN20) to cecha wkładki PCBN.
.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
Płytka PCD: Zapewnia stabilny, uniwersalny i wysoce wydajny efekt cięcia.
Cztery typy krawędzi to standardowe, z łamaczem wiórów, o pełnej długości i na całej powierzchni.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Usługa:
· Obsługa sklepu internetowego
· Wsparcie lokalnych dystrybutorów
· Pomoc techniczna
Aplikacja:
| MND10 |
Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP).
PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
| ·Aluminium i stopy aluminium |
| · Stopy miedzi, mosiądzu i brązu |
| ·Stopy cynku i magnezu |
| ·Włókno węglowe |
| ·Epoksydowa żywica |
| ·Tworzywa sztuczne |
| ·Kompozyty z włókna szklanego |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt |
Wymiary |
Gatunek |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
MND
10 |
| TPGW 220,5 |
TPGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
3,3 |
2,5 |
|
| TPGW 221 |
TPGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
3,3 |
2,5 |
|
| TPGW 222 |
TPGW 110308 |
1N |
6,35 |
3,18 |
0,8 |
3,3 |
2,5 |
|
| |
| TPGW 330,5 |
TPGW 160402 |
1N |
9,525 |
4,76 |
0,2 |
4.4 |
2,5 |
|
| TPGW 331 |
TPGW 160404 |
1N |
9,525 |
4,76 |
0,4 |
4.4 |
2,5 |
|
| |
| F-TPGW 222 |
F-TPGW 160408 |
3N |
9,525 |
3,18 |
0,8 |
3,3 |
15,3 |
|
| Rekomendacja szybkości posuwu |
| Promień nosa (mm) |
Raum |
| 0,2 |
0,4 |
0,8 |
1,6 |
3.2 |
6,4 |
| Szybkość posuwu f (mm/obr) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
