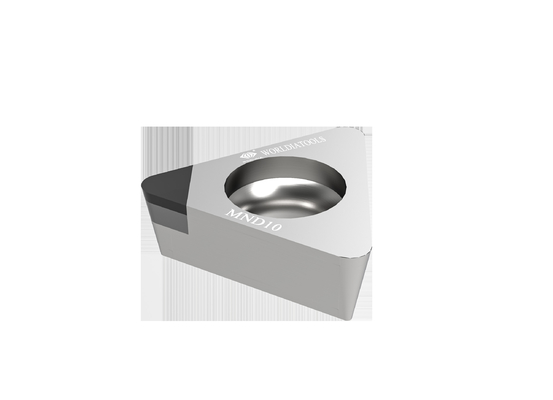

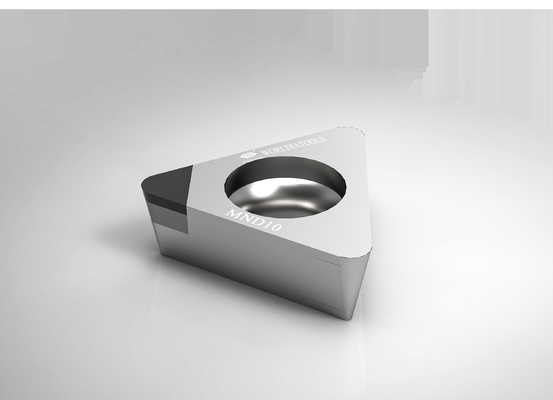

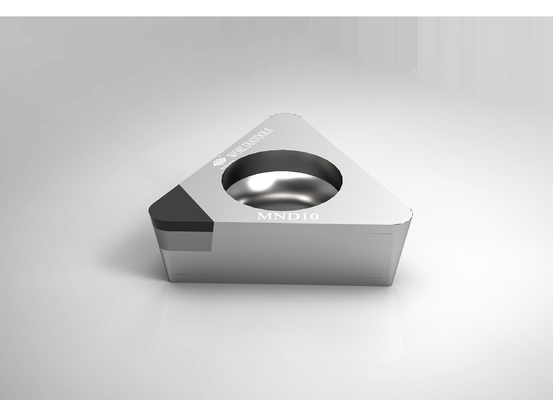

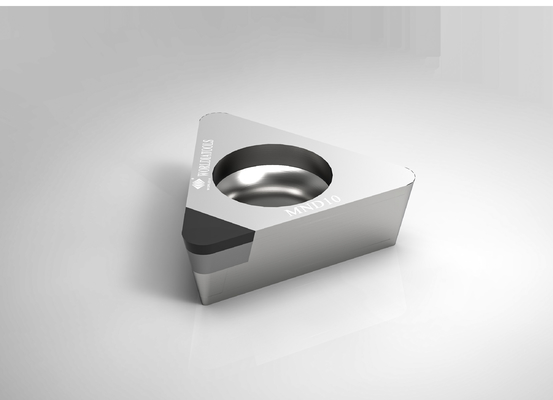

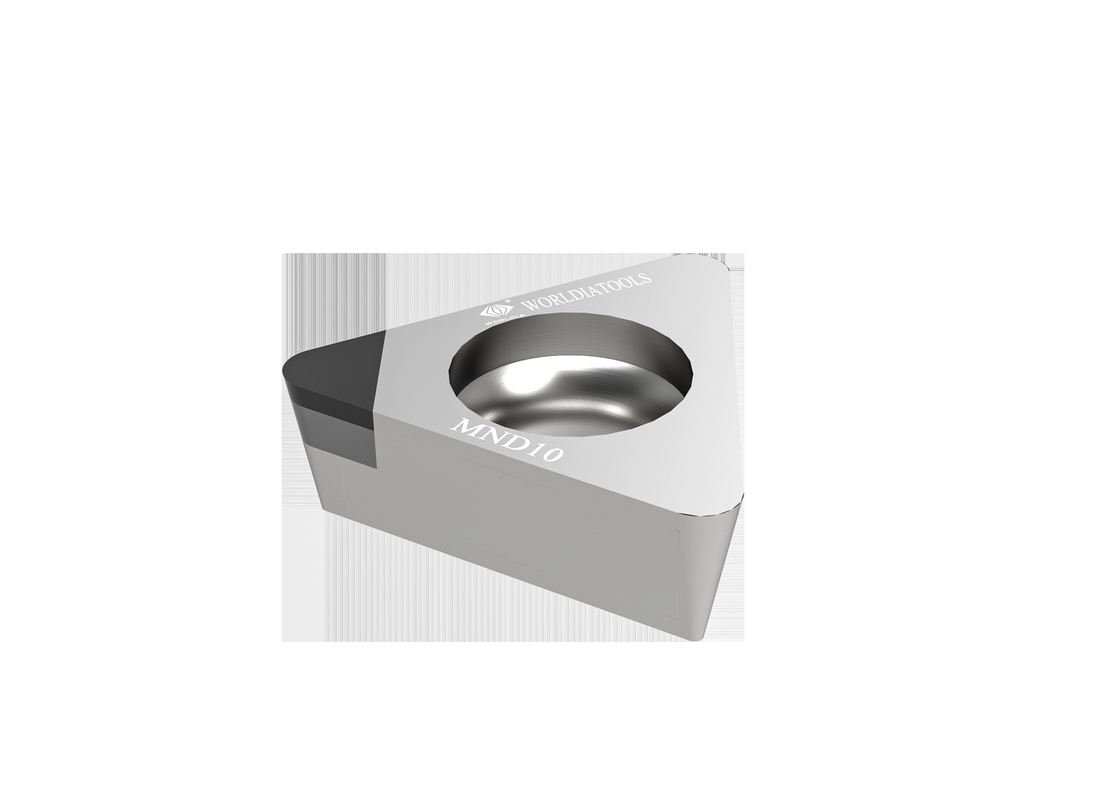

TPGW 110304 Standardowa wkładka do toczenia z węglików spiekanych Płytka tnąca z PCD do materiałów nieżelaznych
ŚWIAT
WORLDIA zwraca szczególną uwagę na wytwarzanie standardowych super twardych narzędzi skrawających.
I dokonaliśmy ogromnej ilości innowacji technicznych w projektowaniu i produkcji
Wkładki PCBN/PCD/CVD i produkty pokrewne.
Opis:
ManaNova, sub-marka Worldia, jest pozycjonowana jako wysokiej klasy seria standardowa.
Wychodząc naprzeciw potrzebom klientów jako cel ściśle dobieramy materiały PCD/PCBN, aby zapewnić uniwersalność,
stabilny i wydajny efekt cięcia.
Kluczową cechą ManaNova jest łatwy wybór i szybka dostawa.
„Łatwy wybór” jest łatwy do wyboru zgodnie z tabelą porównawczą i aplikacją.
„Szybka dostawa” oznacza, że wszystkie wkładki ManaNova PCD w katalogu są dostępne w magazynie.
Eliminując siłę wyższą, możesz uzyskać w ciągu 4-5 dni.
Materiał:
Diament polikrystaliczny (PCD)
1. Znacznie obniż koszty oprzyrządowania
2. Do obróbki metali nieżelaznych
Polikrystaliczny regularny azotek boru (CBN)
1. Z doskonałą twardością na gorąco
2.Dobra wytrzymałość i odporność na szok termiczny.
3. Do obróbki stali hartowanej, żeliwa, spieków oraz elementów metalurgii proszków
Główne Produkty:
Wkład PCBN: 7 materiałów / 1 typ, uniwersalny do stali hartowanej, żeliwa, żeliwa sferoidalnego i metalurgii proszków
.
Płytka PCD: Zapewnia stabilny, uniwersalny i wysoce wydajny efekt cięcia.
Zalety:
·Wysoka jakość
·Niska cena
·Fabryka bezpośrednia dostawa
Aplikacja:
| MND10 |
Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP).
PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
| ·Aluminium i stopy aluminium |
| · Stopy miedzi, mosiądzu i brązu |
| ·Stopy cynku i magnezu |
| ·Włókno węglowe |
| ·Epoksydowa żywica |
| ·Tworzywa sztuczne |
| ·Kompozyty z włókna szklanego |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt |
Wymiary |
Gatunek |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
MND
10 |
| TPGW 220,5 |
TPGW 110302 |
1N |
6,35 |
3,18 |
0,2 |
3,3 |
2,5 |
|
| TPGW 221 |
TPGW 110304 |
1N |
6,35 |
3,18 |
0,4 |
3,3 |
2,5 |
|
| TPGW 222 |
TPGW 110308 |
1N |
6,35 |
3,18 |
0,8 |
3,3 |
2,5 |
|
| |
| TPGW 330,5 |
TPGW 160402 |
1N |
9,525 |
4,76 |
0,2 |
4.4 |
2,5 |
|
| TPGW 331 |
TPGW 160404 |
1N |
9,525 |
4,76 |
0,4 |
4.4 |
2,5 |
|
| |
| F-TPGW 222 |
F-TPGW 160408 |
3N |
9,525 |
3,18 |
0,8 |
3,3 |
15,3 |
|
| Rekomendacja szybkości posuwu |
| Promień nosa (mm) |
Raum |
| 0,2 |
0,4 |
0,8 |
1,6 |
3.2 |
6,4 |
| Szybkość posuwu f (mm/obr) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
