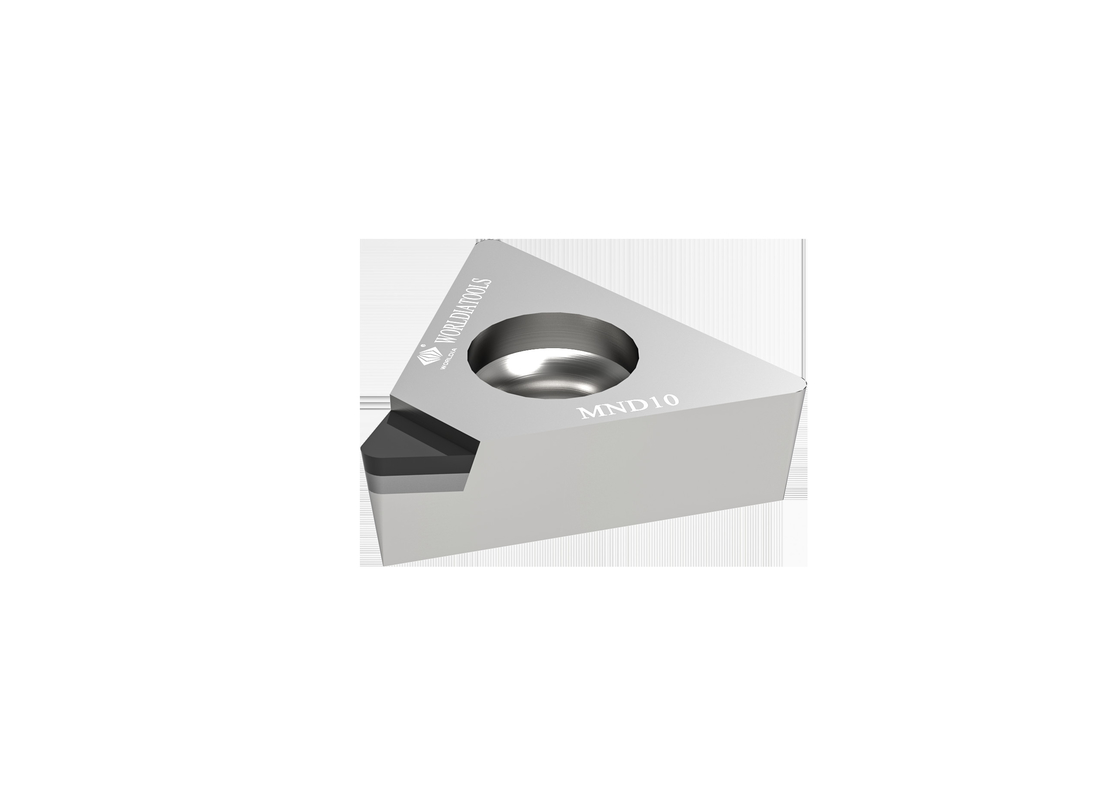

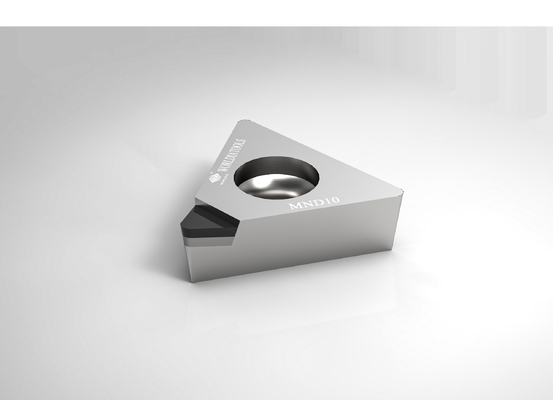

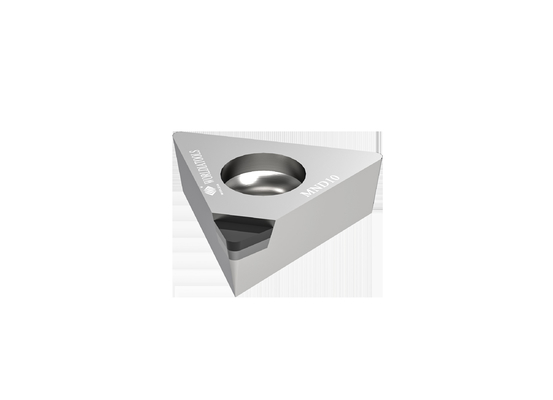

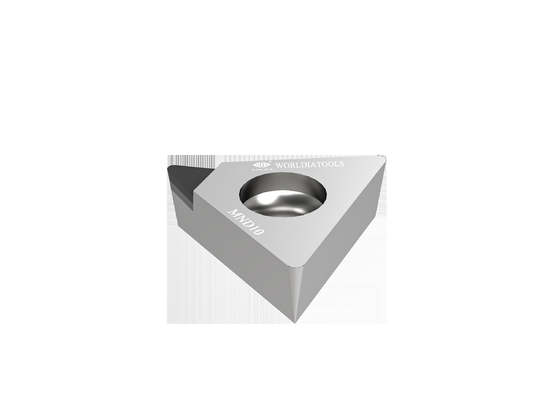

TCGT 110302 Standardowa płytka do toczenia z węglików spiekanych Płytka skrawająca do materiałów nieżelaznych
ŚWIAT
Dzięki wysokiej jakości produktom i profesjonalnemu wsparciu technicznemu mamy zaszczyt obsługiwać
czołowi producenci z branży motoryzacyjnej, nowej energetyki, energetyki wiatrowej, maszyn inżynieryjnych itp.
Opis:
ManaNova jest pozycjonowana jako wysokiej klasy seria standardowa.
Materiały PCD/PCBN dobierane są ściśle do potrzeb klientów i
zapewniają uniwersalny, stabilny i wydajny efekt cięcia.
Łatwy wybór i szybka dostawa to cecha ManaNova.
Materiały:
Diament polikrystaliczny (PCD)
1. Znacznie obniż koszty oprzyrządowania
2. Do obróbki metali nieżelaznych
Polikrystaliczny regularny azotek boru (CBN)
1. Z doskonałą twardością na gorąco
2.Dobra wytrzymałość i odporność na szok termiczny.
3. Do obróbki stali hartowanej, żeliwa, spieków oraz elementów metalurgii proszków
Główne Produkty:
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych
Zalety:
·Wysoka jakość
·Niska cena
·Fabryka bezpośrednia dostawa
Aplikacja:
| MND10 |
Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP).
PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
| ·Aluminium i stopy aluminium |
| · Stopy miedzi, mosiądzu i brązu |
| ·Stopy cynku i magnezu |
| ·Włókno węglowe |
| ·Epoksydowa żywica |
| ·Tworzywa sztuczne |
| ·Kompozyty z włókna szklanego |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt |
Wymiary |
Gatunek |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
MND
10 |
| TCGT 1,81,50,5 |
TCGT 090202 |
1N |
5,56 |
2,38 |
0,2 |
2,4 |
2,5 |
|
| TCGT 1,81,51 |
TCGT 090204 |
1N |
5,56 |
2,38 |
0,4 |
2,4 |
2,5 |
|
| |
| TCGT 220,5 |
TCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
|
| TCGT 221 |
TCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
|
| TCGT 222 |
TCGT 110308 |
1N |
6,35 |
3,18 |
0,8 |
2,8 |
2,5 |
|
| |
| L-TCGT 32,51 |
L-TCGT 16T304 |
2N |
9,525 |
3,97 |
0,4 |
4.4 |
15,9 |
|
| Rekomendacja szybkości posuwu |
| Promień nosa (mm) |
Raum |
| 0,2 |
0,4 |
0,8 |
1,6 |
3.2 |
6,4 |
| Szybkość posuwu f (mm/obr) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
