Szczegóły Produktu:
|
| Marka produktu: | ŚWIAT | Produkt rodzinny: | ManaNova |
|---|---|---|---|

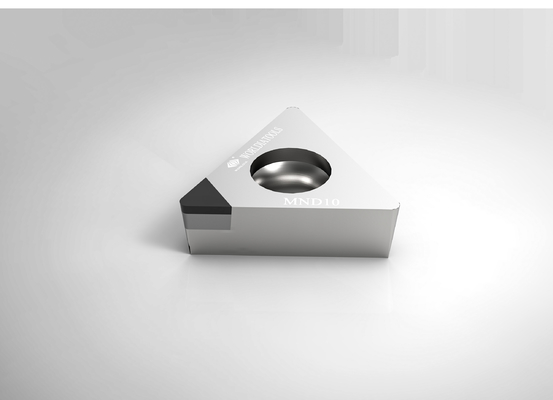

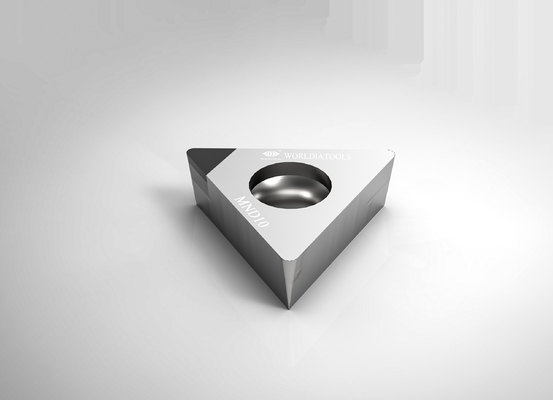

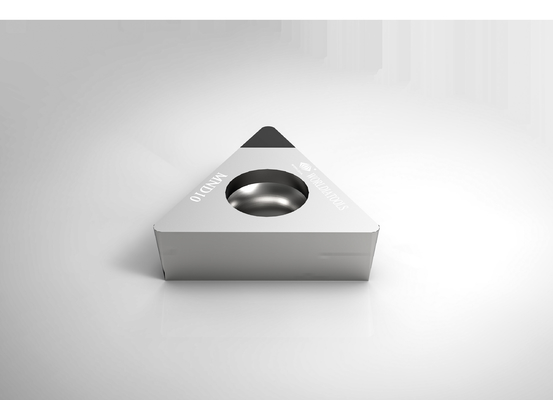

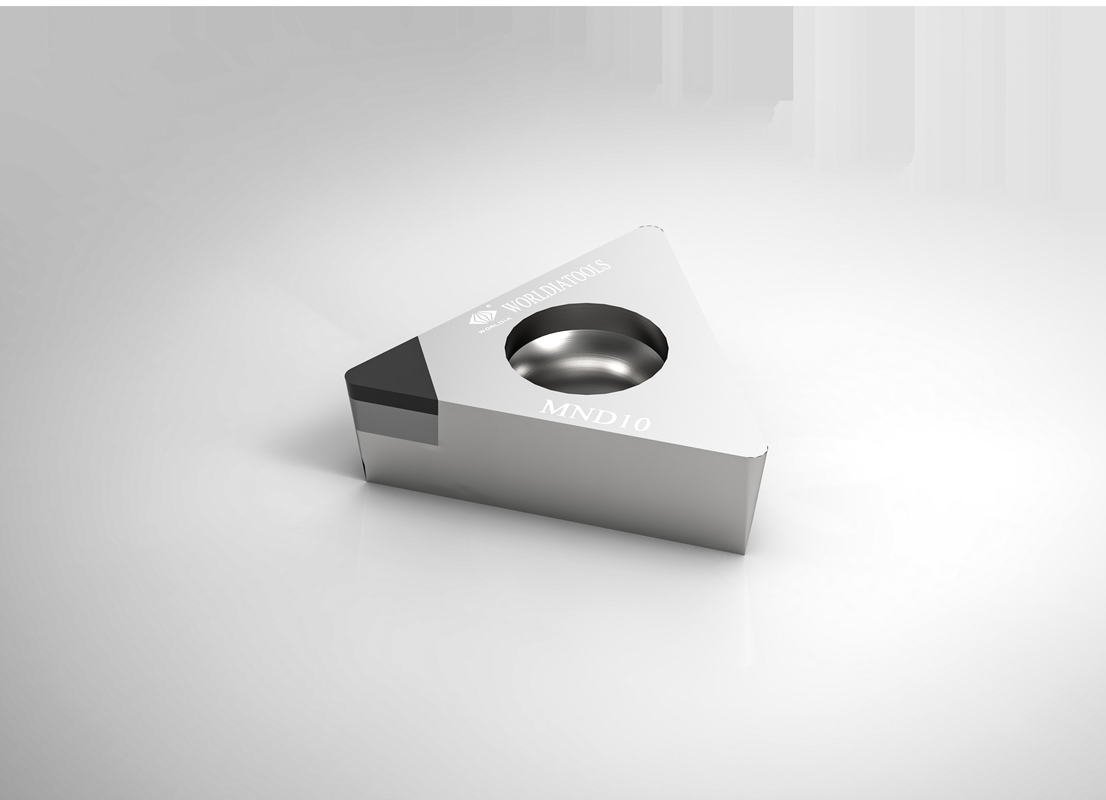

| Nazwa produktu: | Standardowe płytki skrawające PCD | Numer modelu: | TCGW 110304 |
| Powłoka: | Niepowlekany | Materiał: | PCD + węglik |
| Stopień PCD: | MND10 | Aplikacja: | Wysoka precyzja obróbki materiałów nieżelaznych |
| Podkreślić: | Wkładki z węglików spiekanych TCGW PCD,niepowlekane wkładki z węglików PCD,wkładki z węglików spiekanych do stali hartowanej |
||
TCGW090204 Standardowa płytka tokarska z węglików spiekanych Płytka skrawająca PCD do materiałów nieżelaznych
W świecie wytwórczymm.in, zmiany zmuszają nas do promowania naszych produktów i usług.
Naszym celem jest dostarczanie narzędzi skrawających i rozwiązań, które odpowiadają ambicjom Twojej firmy.
Chcemy razem z Tobą dorastać.
Opis:
„ManaNova” to sub-marka Worldia, skupiająca się na wysokiej klasy seriach standardowych.
Ściśle wybieramy materiały PCD i PCBN, aby spełnić standardowe i ogólne wymagania klientów
cięcie wymagań i zapewnianie szybkich i wydajnych usług
MANANOVA przyjmuje „Łatwy wybór i szybką dostawę” jako cechę, którą zamierza zapewnić
szybka i sprawna obsługa klientów krajowych i zagranicznych w celu zaspokojenia ich zapotrzebowania
standardowe i uniwersalne narzędzia.
Główne Produkty:
„Siedem materiałów/jeden typ”, czyli każda specyfikacja odpowiadająca siedmiu materiałom
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10) jest cechą wkładki PCBN.
Płytki PCBN nadają się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Cztery typy krawędzi płytek PCD to standardowe, z łamaczem wiórów, z pełną krawędzią i z pełną powierzchnią czołową.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów niemetalicznych.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Praca:
· Obsługa sklepu internetowego
· Wsparcie lokalnego dystrybutora
· Pomoc techniczna
Aplikacja:
| MND10 | Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
| Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z metalową osnową (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). PCD z płynem chłodzącym może być również stosowany w obróbce superwykańczającej tytanu. |
|
| ·Aluminium i stopy aluminium | |
| · Stopy miedzi, mosiądzu i brązu | |
| · Stopy cynku i magnezu | |
| ·Włókno węglowe | |
| ·Epoksydowa żywica | |
| · Tworzywa sztuczne | |
| ·Kompozyty z włókna szklanego | |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt | Wymiary | Stopień | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3,97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9.525 | 3,97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3,97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9.525 | 3,97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9.525 | 3,97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Zalecenie dotyczące posuwu | ||||||
| Promień nosa (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| Szybkość posuwu f (mm/obr.)≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
