Szczegóły Produktu:
|
| Marka produktu: | ŚWIAT | Produkt rodzinny: | Mana Nova |
|---|---|---|---|

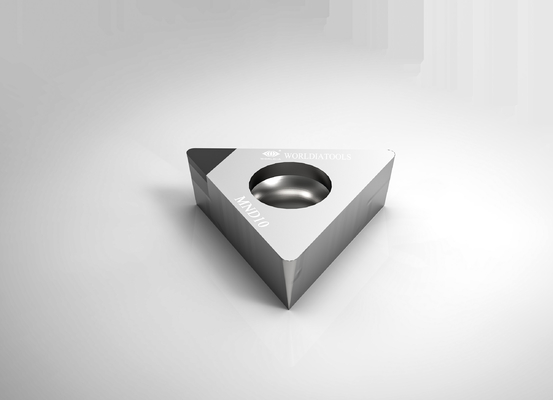

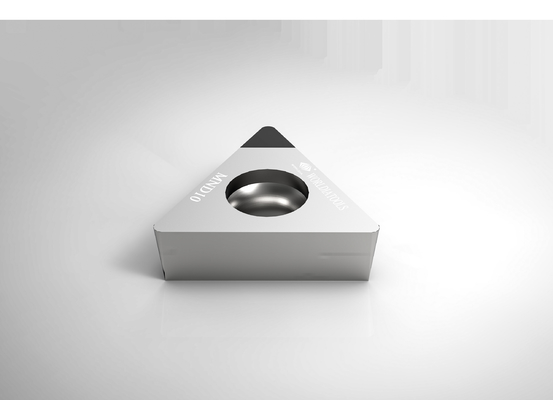

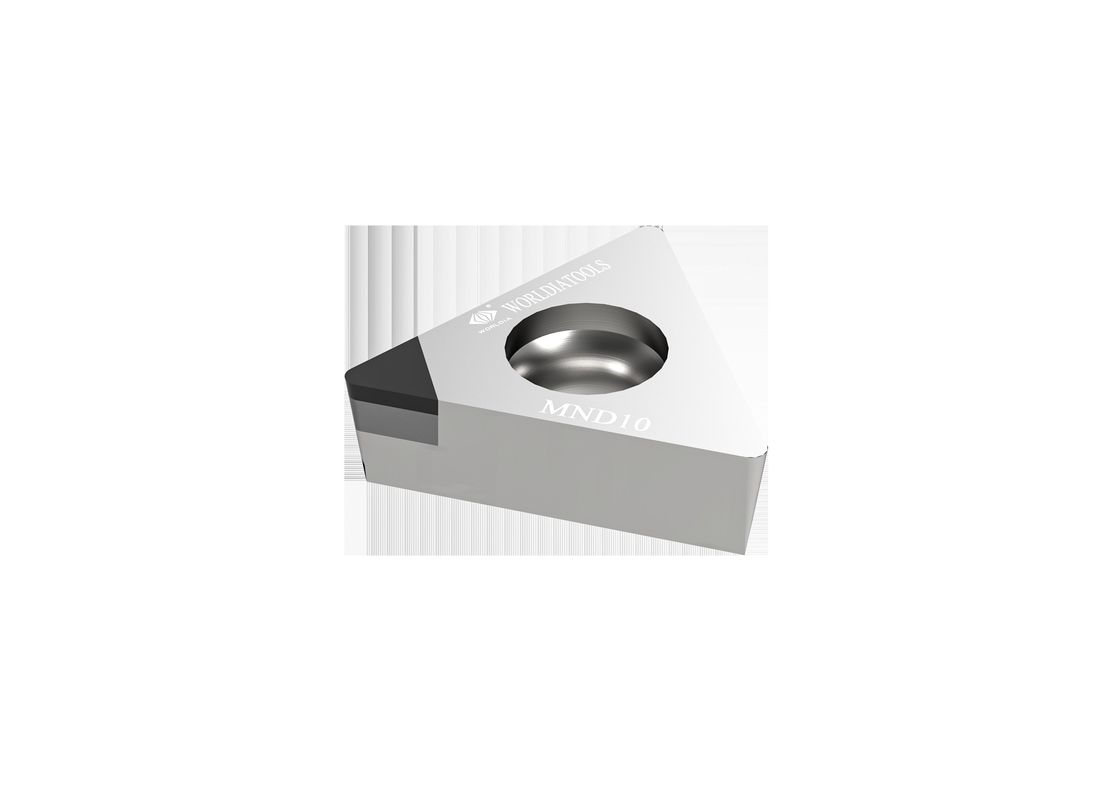

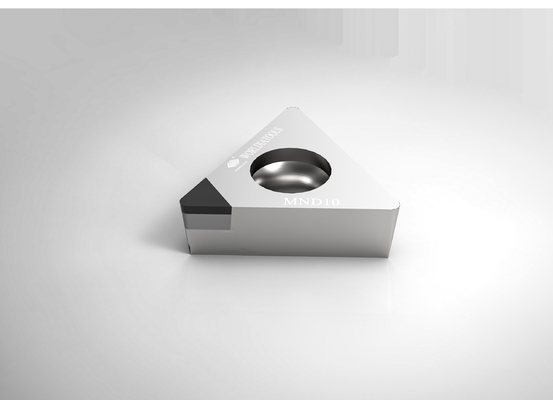

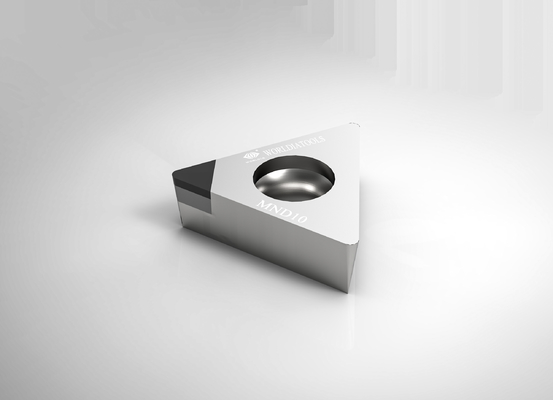

| Nazwa produktu: | Standardowe płytki do cięcia PCD | Numer modelu: | TCGW 110302 |
| Stosowanie: | Narzędzia tokarskie | Materiał: | PCD + węglik |
| Klasa PCD: | MND10 | Aplikacja: | Obróbka materiałów nieżelaznych |
| Podkreślić: | Wkładki tnące TCGW PCD,wkładki tnące ManaNova PCD,wkładki tokarskie z polikrystalicznego diamentu CNC |
||
TCGW090204 Standardowa wkładka do toczenia z węglików spiekanych Płytka skrawająca do materiałów nieżelaznych
W świecie produkcyjnymia, zmiany zmuszają nas do promowania naszych produktów i usług.
Jesteśmy oddani dostarczaniu narzędzi skrawających i rozwiązań, które pasują do ambicji Twojej firmy.
Chcemy razem z Wami dorastać.
Opis:
„ManaNova” to sub-marka Worldia, skupiająca się na wysokiej klasy serii standardowych.
ManaNova to koncept, który stoi w oczach użytkowników końcowych, ściśle dobieramy
Materiały PCD i PCBN zapewniające uniwersalny efekt cięcia.
Łatwy wybór i szybka dostawa to cechaManaNova.
Główne Produkty:
Diament polikrystaliczny (PCD)
1. Znacznie obniż koszty oprzyrządowania
2. Do obróbki metali nieżelaznych
Płytka PCD nadaje się do obróbki zgrubnej i wykańczającej stopów aluminium i innych materiałów niemetalowych.
Polikrystaliczny regularny azotek boru (CBN)
1. Z doskonałą twardością na gorąco
2.Dobra wytrzymałość i odporność na szok termiczny.
3. Do obróbki stali hartowanej, żeliwa, spieków oraz elementów metalurgii proszków
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
Zalety:
·Wysoka jakość
·Niska cena
·Fabryka bezpośrednia dostawa
Usługa:
· Obsługa sklepu internetowego
· Wsparcie lokalnych dystrybutorów
· Pomoc techniczna
Aplikacja:
| MND10 | Nadaje się do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
| Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
|
| ·Aluminium i stopy aluminium | |
| · Stopy miedzi, mosiądzu i brązu | |
| ·Stopy cynku i magnezu | |
| ·Włókno węglowe | |
| ·Epoksydowa żywica | |
| ·Tworzywa sztuczne | |
| ·Kompozyty z włókna szklanego | |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt | Wymiary | Gatunek | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4.4 | 2,5 | |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4.4 | 2,5 | |
| L-TCGW 32,50,5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4.4 | 16,2 | |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4.4 | 15,9 | |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4.4 | 15,3 | |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | |
| Rekomendacja szybkości posuwu | ||||||
| Promień nosa (mm) | Raum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6,4 | |
| Szybkość posuwu f (mm/obr) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
