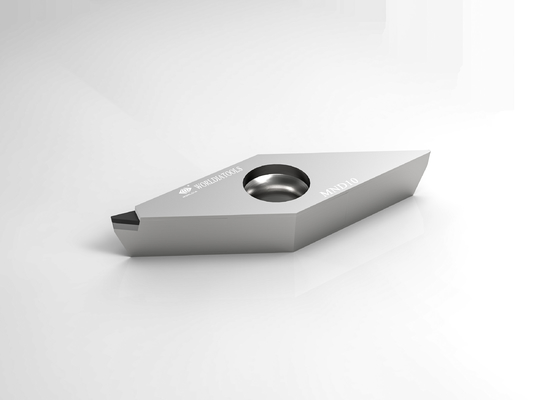

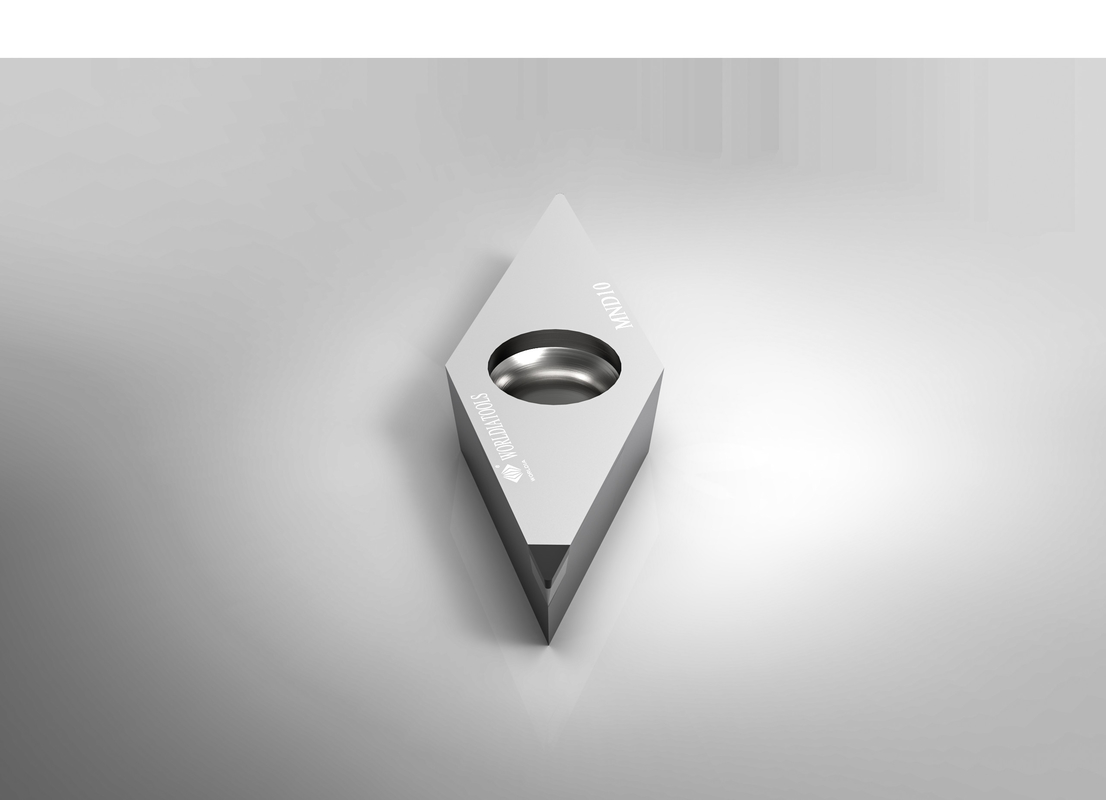

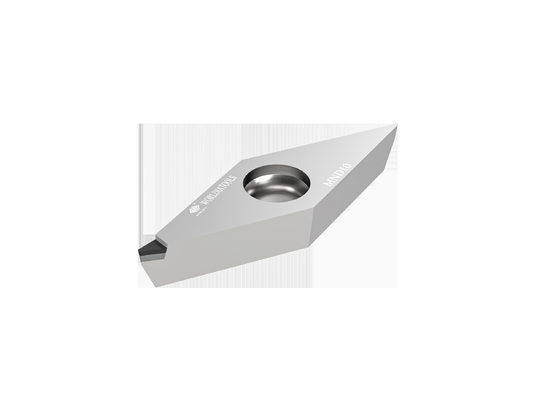

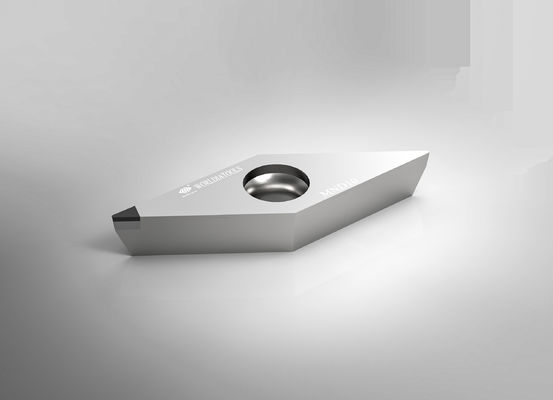

VCGT 160402 Standardowa wkładka do toczenia z węglików spiekanych Płytka skrawająca do materiałów nieżelaznych
WORLDIA zwraca szczególną uwagę na wytwarzanie standardowych super twardych narzędzi skrawających.
I dokonaliśmy ogromnej ilości innowacji technicznych w projektowaniu i produkcji
Wkładki PCBN/PCD/CVD i produkty pokrewne.
Opis:
ManaNova, sub-marka Worldia, jest pozycjonowana jako wysokiej klasy seria standardowa.
Wychodząc naprzeciw potrzebom klientów jako cel ściśle dobieramy materiały PCD/PCBN, aby zapewnić uniwersalność,
stabilny i wydajny efekt cięcia.
MANANOVA przyjmuje „Łatwy wybór i szybka dostawa” jako funkcję, która ma zapewnić
szybka i sprawna obsługa klientów krajowych i zagranicznych w celu zaspokojenia ich zapotrzebowania na standaryzowane
i uniwersalne narzędzia.
Główne Produkty:
Płytka PCBN nadaje się do obróbki stali hartowanej, żeliwa szarego, żeliwa sferoidalnego oraz metalurgii proszków.
„Siedem materiałów / jeden rodzaj”, a mianowicie każda specyfikacja odpowiadająca sześciu materiałom
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10) to cecha wkładki PCBN.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
W szczególności wkładka łamacza wiórów PCD służy głównie do rozwiązywania problemu owijania się wiórów podczas obróbki,
i ma doskonałą wydajność!
Zalety:
·Wysoka jakość
·Niska cena
·Bezpośrednia dostawa fabryczna
Aplikacja:
| MND10 |
Stosowany do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP).
PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
| ·Aluminium i stopy aluminium |
| · Stopy miedzi, mosiądzu i brązu |
| ·Stopy cynku i magnezu |
| ·Włókno węglowe |
| ·Epoksydowa żywica |
| ·Tworzywa sztuczne |
| ·Kompozyty z włókna szklanego |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt |
Wymiary |
Gatunek |
| Kod ANSI |
Kod ISO |
Porady |
IC
mm |
S
mm |
R
mm |
d
mm |
LE
mm |
MND
10 |
| VCGT 220,5 |
VCGT 110302 |
1N |
6,35 |
3,18 |
0,2 |
2,8 |
2,5 |
|
| VCGT 221 |
VCGT 110304 |
1N |
6,35 |
3,18 |
0,4 |
2,8 |
2,5 |
|
| |
| VCGT 330,5 |
VCGT 160402 |
1N |
9,525 |
4,76 |
0,2 |
4.4 |
2,5 |
|
| VCGT 331 |
VCGT 160404 |
1N |
9,525 |
4,76 |
0,4 |
4.4 |
2,5 |
|
| VCGT 332 |
VCGT 160408 |
1N |
9,525 |
4,76 |
0,8 |
4.4 |
2,5 |
|
| Rekomendacja szybkości posuwu |
| Promień nosa (mm) |
Raum |
| 0,2 |
0,4 |
0,8 |
1,6 |
3.2 |
6,4 |
| Szybkość posuwu f (mm/obr) ≤ |
| 0,2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0,4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0,8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1,6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2,4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
