Szczegóły Produktu:
|
| Marka produktu: | ŚWIAT | Produkt rodzinny: | Mana Nova |
|---|---|---|---|
| Nazwa: | Wkładka standardowa PCD | Materiał: | PCD + węglik |
| Powłoka: | Niepowlekany | Klasa PCD: | MND10 |
| Numer modelu: | VCGT 110304 | Aplikacja: | Obróbka materiałów nieżelaznych |
| Podkreślić: | VCGT110304 PCD wkładek do cięcia |
||

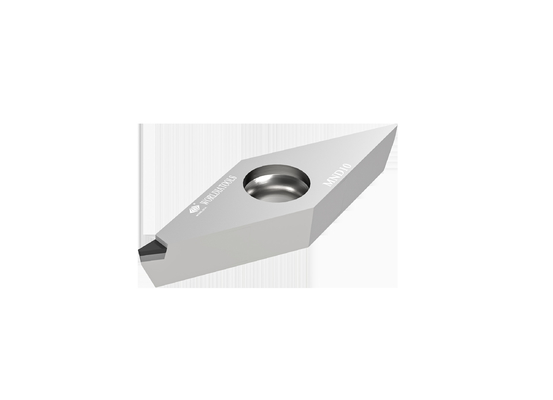

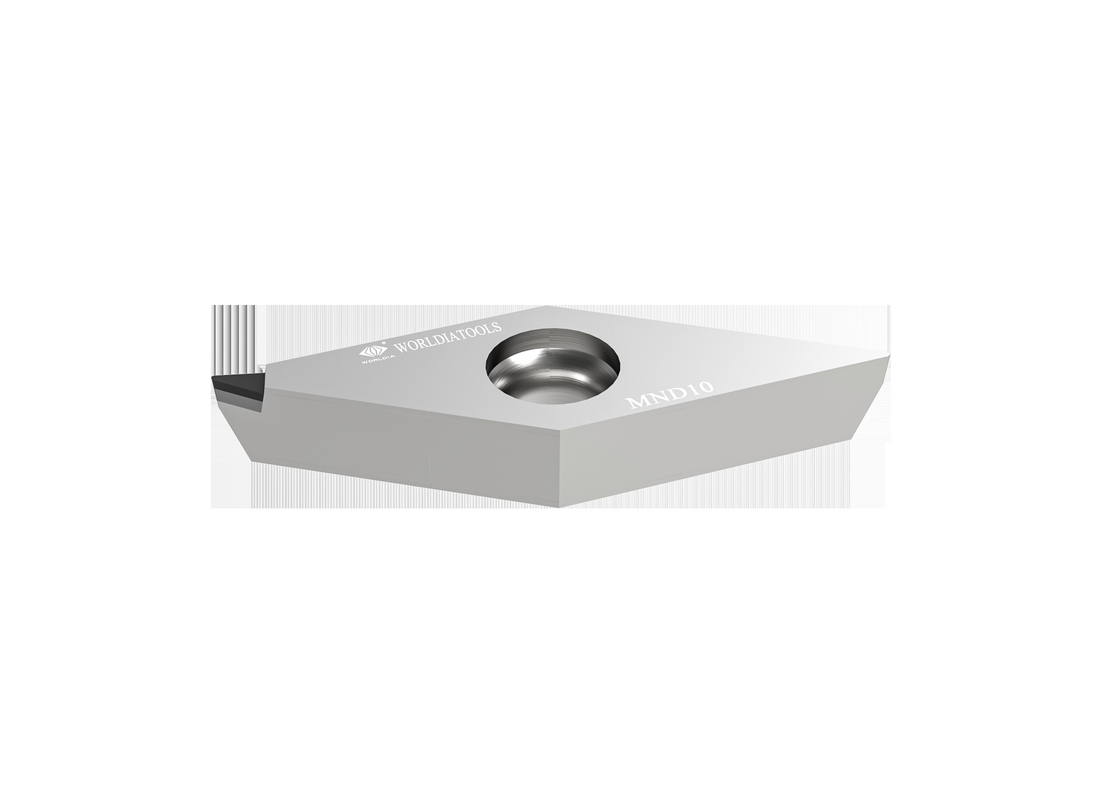

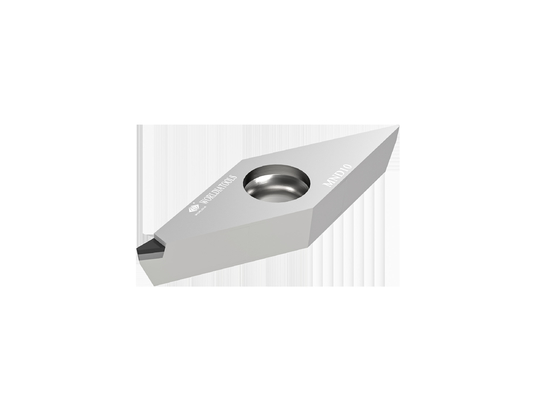

VCGT 110304Standardowa wkładka do toczenia z węglików spiekanych Płytka skrawająca do materiałów nieżelaznych
W świecie produkcyjnymia, zmiany zmuszają nas do promowania naszych produktów i usług.
Jesteśmy oddani dostarczaniu narzędzi skrawających i rozwiązań, które pasują do ambicji Twojej firmy.
Chcemy razem z Wami dorastać.
Opis:
MANANOVA to submarka WORLDIA, pozycjonowana jako seria high-end w standardzie,
promując głównie wkładki w standardzie PCD / PCBN.
MANANOVA przyjmuje „Łatwy wybór i szybka dostawa” jako funkcję, która ma zapewnić
szybka i sprawna obsługa klientów krajowych i zagranicznych w celu zaspokojenia ich zapotrzebowania na standaryzowane
i uniwersalne narzędzia.
Główne Produkty:
Seria Worldia ManaNova obejmuje 7 wysokiej jakości gatunków CBN do obróbki stali hartowanej, żeliwa,
i metalurgii proszków, dostępne gatunki to MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN10 i MSN20.
Płytka PCD (materiał MND10) nadaje się do obróbki zgrubnej i wykańczającej stopu aluminium i innych materiałów niemetalowych.
Cztery typy krawędzi to standardowa, łamacz wiórów, pełna krawędź i pełna powierzchnia.
Zalety:
· Uniwersalny
· Łatwy wybór
· Szybka dostawa
Aplikacja:
| MND10 | Stosowany do cięcia materiałów nieżelaznych, takich jak stopy aluminium itp. |
| Narzędzia PCD są ograniczone do materiałów nieżelaznych, takich jak aluminium o wysokiej zawartości krzemu, kompozyty z osnową metaliczną (MMC) i tworzywa sztuczne wzmocnione włóknem węglowym (CFRP). PCD z chłodziwem zalewowym może być również stosowany w zastosowaniach superwykańczania tytanu. |
|
| ·Aluminium i stopy aluminium | |
| · Stopy miedzi, mosiądzu i brązu | |
| ·Stopy cynku i magnezu | |
| ·Włókno węglowe | |
| ·Epoksydowa żywica | |
| ·Tworzywa sztuczne | |
| ·Kompozyty z włókna szklanego | |
| ·Kompozyty grafitowe |
Specyfikacja:
| Kąt | Wymiary | Gatunek | ||||||
| Kod ANSI | Kod ISO | Porady | IC mm |
S mm |
R mm |
d mm |
LE mm |
MND 10 |
| VCGT 220,5 | VCGT 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | |
| VCGT 221 | VCGT 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | |
| VCGT 330,5 | VCGT 160402 | 1N | 9,525 | 4,76 | 0,2 | 4.4 | 2,5 | |
| VCGT 331 | VCGT 160404 | 1N | 9,525 | 4,76 | 0,4 | 4.4 | 2,5 | |
| VCGT 332 | VCGT 160408 | 1N | 9,525 | 4,76 | 0,8 | 4.4 | 2,5 | |
| Rekomendacja szybkości posuwu | ||||||
| Promień nosa (mm) | Raum | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3.2 | 6,4 | |
| Szybkość posuwu f (mm/obr) ≤ | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
